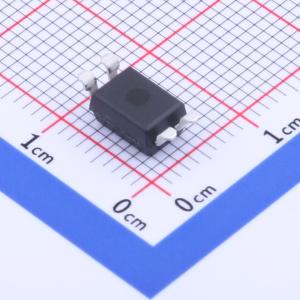

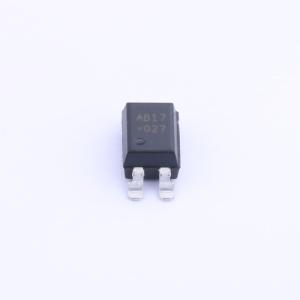

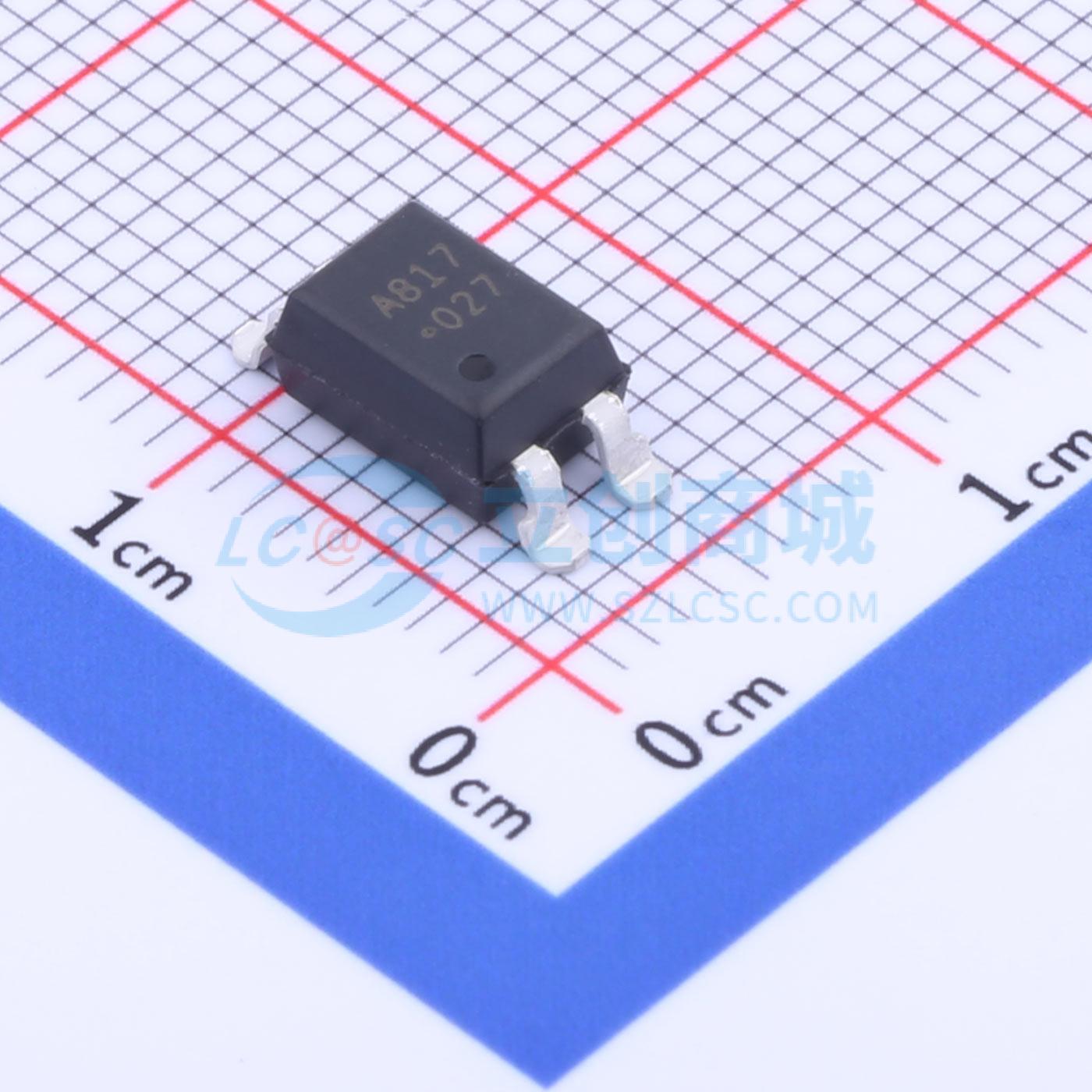

HCPL-817-300E

HCPL - 817包含一个发光二极管和一个光电晶体管，二者通过光耦合。它采用4引脚DIP封装，有宽引脚间距选项和引脚弯曲的SMD选项。输入 - 输出隔离电压为5000 Vrms。响应时间tr典型值为4 μs，在输入电流为5 mA时，最小电流传输比（CTR）为50%。

• 电流传输比（CTR：在lF = 5 mA、VCE = 5 V时，最小值为50%）
• 高输入 - 输出隔离电压（Viso = 5000 Vrms）
• 响应时间（tr：在VCE = 2 V、IC = 2 mA、RL = 100 Ω时，典型值为4 μs）
• 紧凑的双列直插式封装
• 通过UL认证
• 通过CSA认证
• 通过IEC/EN/DIN EN 60747 - 5 - 2认证
• 可选配置：
  • 引脚间距为0.4"（10.16 mm）（W00）
  • 用于表面贴装的弯曲引脚（300）
  • SMD用卷带包装（500）
  • 通过IEC/EN/DIN EN 60747 - 5 - 2认证（060）

• 不同电位和阻抗电路之间的信号传输
• 计算机的输入/输出接口
• 电源中的反馈电路
