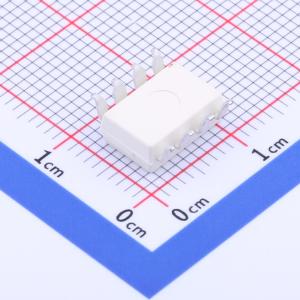

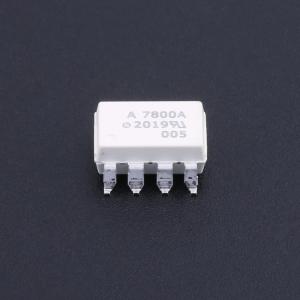

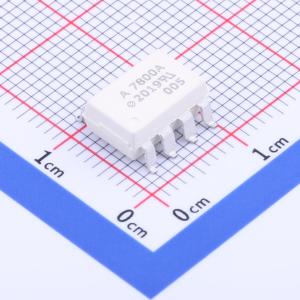

HCPL-7800A-300E
逻辑输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 隔离放大器专为电子电机驱动器中的电流传感而设计。在典型应用中，电机电流通过外部电阻，产生的模拟电压降由该放大器感应。在放大器的光隔离屏障另一侧会产生差分输出电压，此电压与电机电流成正比，可通过运算放大器转换为单端信号。由于现代开关逆变器电机驱动器中常见数百伏的共模电压在数十纳秒内摆动，该放大器设计为能忽略至少10 kV/µs的非常高的共模瞬态压摆率
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-7800A-300E
- 商品编号
- C2686009
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 管装
- 商品毛重
- 1.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 5.6us | |
| 传播延迟 tpHL | 9.9us | |
| 输入阈值电流(FH) | - |
应用领域
- 电机相电流和轨电流感应
- 逆变器电流感应
- 开关电源信号隔离
- 通用电流感应和监测
- 通用模拟信号隔离
