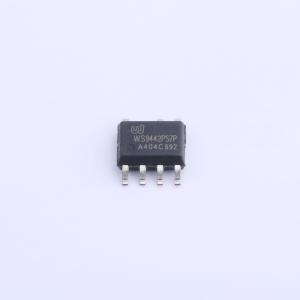

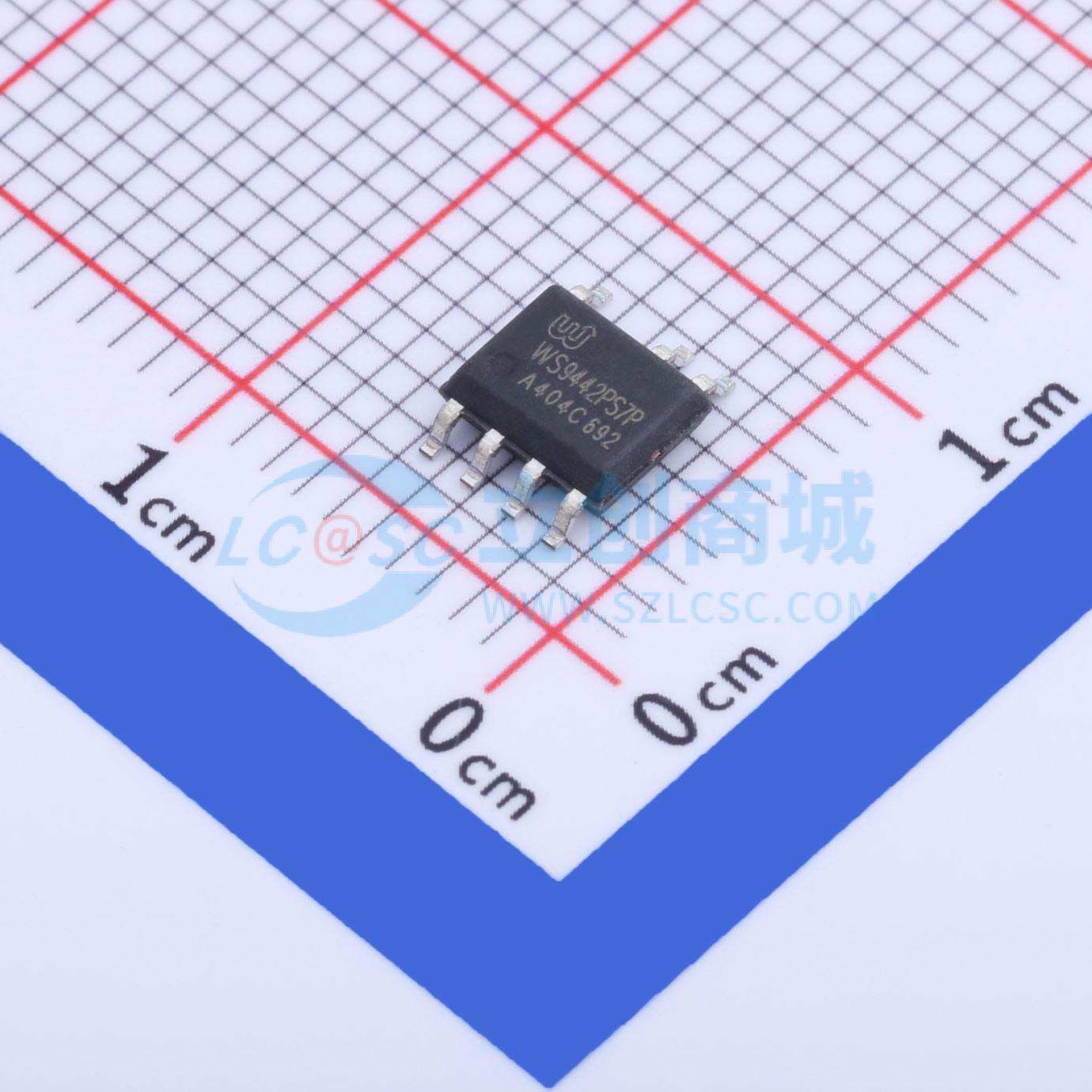

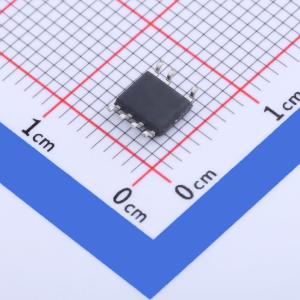

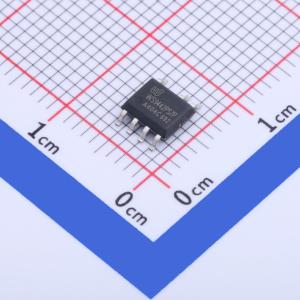

WS9442PD7P

WS9442P是一款高精度的LED恒流驱动芯片，适合于85V - 265V全范围交流输入电压的非隔离降压型LED恒流电源系统。内部集成500V功率MOSFET，只需要很少的外围元件，即可实现优异的恒流特性。芯片工作在电感电流临界模式，系统输出电流不随电感量和LED工作电压的变化而变化，实现优异的负载调整率。芯片工作电流只有200uA，无需辅助绕组供电，简化设计，降低系统成本。 内部采用了独特的智能温度控制，可以轻易解决高温时灯闪的问题。具有外置调光引脚，此引脚输入PWM信号，可通过改变PWM信号占空比来调光。具有多重保护功能，包括LED开路/短路保护、电流采样电阻短路保护和芯片过温保护。 WS9442P提供7 - Pin的SOP7和DIP7封装。

WS9442P是一款专为LED照明设计的恒流驱动芯片，应用于非隔离的降压型LED电源系统。它内部集成500V功率MOSFET，并且采用先进的恒流控制方法和栅极驱动技术，只需要很少的外围元件就可以达到优异的恒流特性，系统成本低，效率高。

• I临界模式工作，无需电感补偿
• 内置500V功率MOSFET
• 栅极驱动，无需辅助绕组供电
• 高达±3%的LED电流精度
• 高达93%以上的系统效率
• LED短路保护
• CS采样电阻短路保护
• 智能温度控制技术，避免高温灯闪
• 芯片过温保护
• 外部可调输出开路/过压保护
• 外置PWM调光功能

• 球泡灯
• 面板灯
• LED灯管
