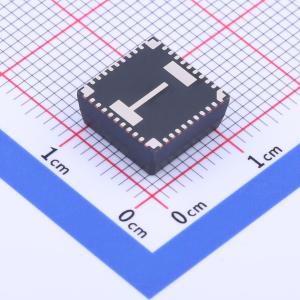

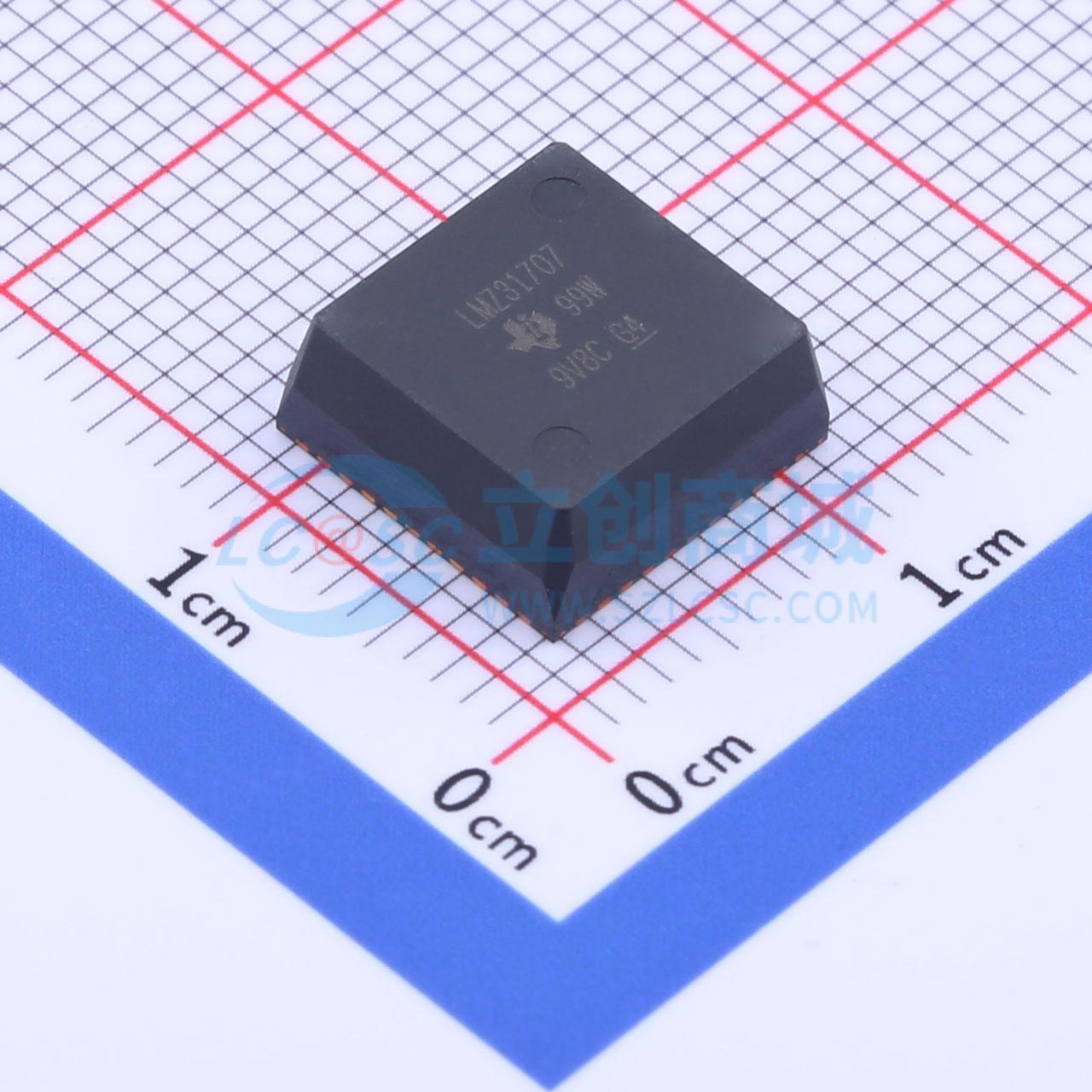

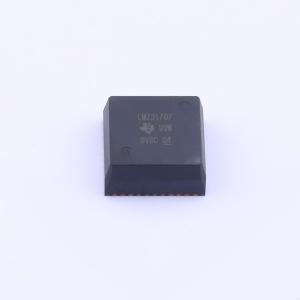

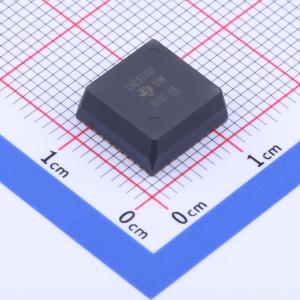

温馨提醒：图片仅供参考，商品以实物为准

LMZ31707RVQR

采用QFN封装且具有2.95V至17V输入和电流共享的7A电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ31707 具有均流功能、采用 10x10x4.3mm QFN 封装的 2.95V 至 17V、7A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ31707RVQR
商品编号: C2685820
商品封装: B3QFN-42-EP(10x10)
包装方式: 编带
商品毛重: 1.63克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	2.95V~17V
	输出电压精度	±1%
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	7A
	转换效率	95%
	最大容性负载	5000uF

商品概述

LMZ31707 SIMPLE SWITCHER电源模块是一款易于使用的集成式电源解决方案，它在一个扁平的QFN封装内整合了一个带有功率MOSFET的7A直流/直流转换器、一个屏蔽式电感器和多个无源器件。此整体电源解决方案仅需三个外部组件，并省去了环路补偿和磁性元件选择过程。此器件采用10mm×10mm×4.3mm QFN封装，可轻松焊接到印刷电路板上，并可实现紧凑的负载点设计。可实现95%以上的效率以及热阻抗为13.3°C/W的出色功率耗散能力。LMZ31707提供离散负载点设计的灵活性和特性集，并且非常适合为广泛的集成电路(IC)和系统供电。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的稳健耐用且可靠的电源解决方案。

商品特性

完整的集成式电源解决方案可实现小尺寸和扁平设计，10mm×10mm×4.3mm封装
与LMZ31710和LMZ31704引脚兼容
效率最高可达95%
Eco-mode™/轻负载效率(LLE)
宽输出电压调节范围为0.6V至5.5V，基准精度为1%
支持针对更高电流的并行运行
可选分离电源轨可实现低至2.95V的输入电压
可调节的开关频率范围（200kHz至1.2MHz）与外部时钟同步
提供180°异相位时钟信号
可调慢速启动
输出电压排序/跟踪
电源正常输出
可编程欠压锁定(UVLO)
过流和过热保护
预偏置输出启动
工作温度范围：-40°C至+85°C
增强的散热性能：13.3°C/W
符合EN55022 B类辐射发射标准
集成屏蔽式电感器
使用LMZ31707并借助WEBENCH电源设计器创建定制设计方案

应用领域

宽带和通信基础设施
自动测试和医疗设备
紧凑型PCI/PCI快速接口/PXI快速接口
DSP和FPGA负载点应用

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	静态电流(Iq)	10uA
	开关频率	1.2MHz
	纹波噪声	14mVp-p
	特性	过流保护；过热保护
	长度	10mm
	宽度	10mm
	高度	4.3mm
	工作温度	-40℃~+85℃
