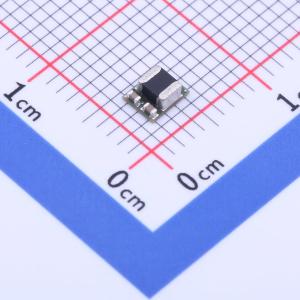

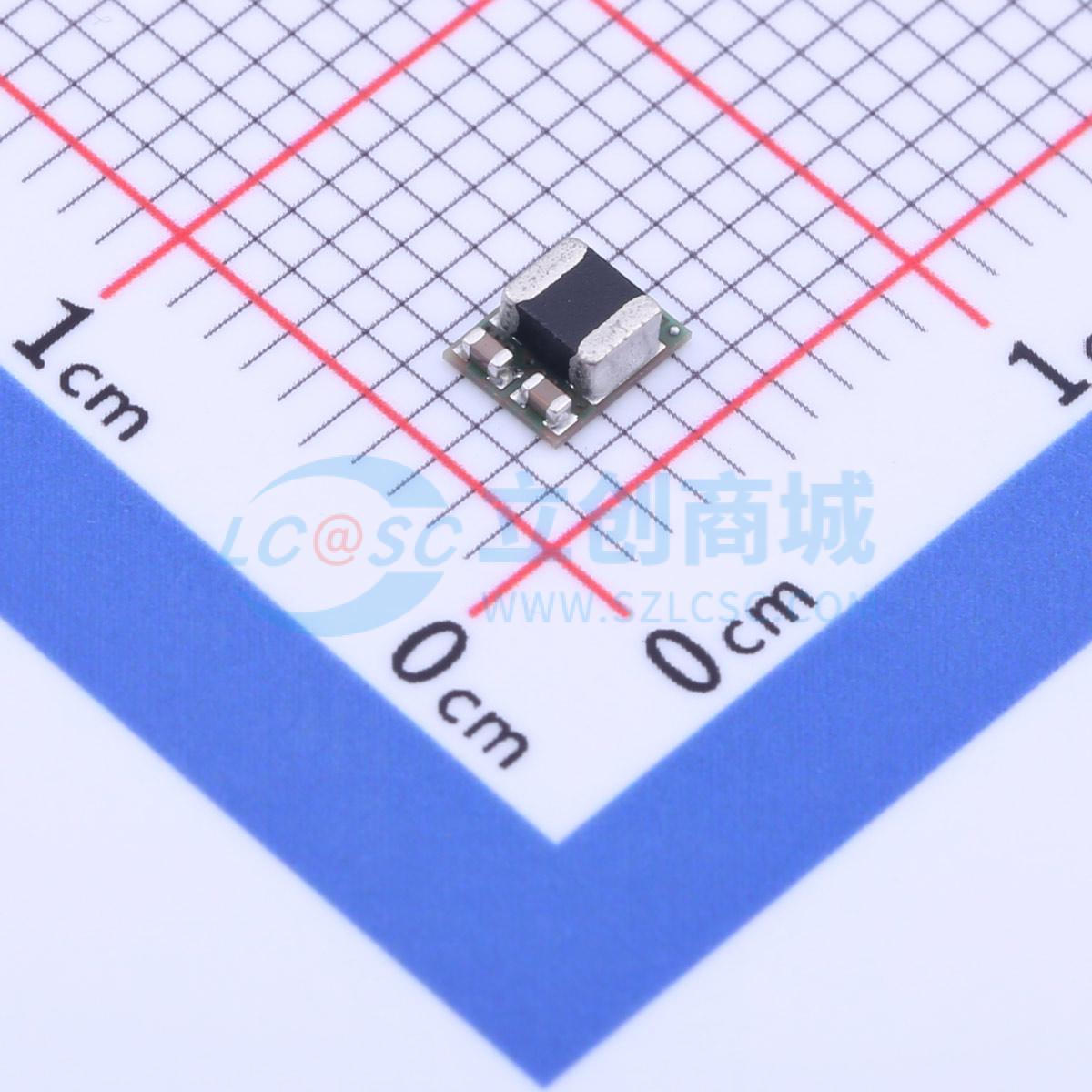

温馨提醒：图片仅供参考，商品以实物为准

LMZM23601SILR

36V、1A降压直流/直流电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZM23601 采用 3.8mm × 3mm 封装的 36V、1A 降压直流/直流电源模块
品牌名称: TI(德州仪器)
商品型号: LMZM23601SILR
商品编号: C2685821
商品封装: SMD-10P,3.8x3mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LMZM23601集成电感器电源模块专为空间受限的工业应用。该器件提供5V和3.3V两种固定输出电压以及支持1.2V至15V范围的可调(ADJ)输出电压选项。LMZM23601具有4V至36V的输入电压范围，可提供高达1000mA的输出电流。该电源模块使用起来极其简单，5V或3.3V输出设计只需2个外部组件。LMZM23601的所有方面均针对空间受限的、性能驱动型低EMI工业应用进行了优化。漏极开路电源正常输出提供了系统状态的真实指示，无需使用附加监控组件，从而节省了成本和布板空间。PWM和PFM模式之间的无缝转换以及仅28μA的无负载电源电流可确保实现整个负载电流范围的高效率和出色的瞬态响应。为了方便进行输出电流调节，LMZM23601与支持500mA输出电流的LMZM23600之间实现了引脚对引脚兼容。

商品特性

4V至36V宽工作输入电压范围，1.2V至15V可调输出电压和3.3V或5V固定输出电压选项
1A输出电流
5V和3.3V输出设计仅需要输入和输出电容器
27mm²解决方案尺寸，使用单面布局
28μA无负载电源电流
2μA关断电流
电源正常状态标志
外部频率同步模式选择引脚
强制PWM模式可实现恒定频率操作
在轻负载条件下可实现高效率的自动PFM模式
内置控制环路补偿、软启动、电流限制和UVLO
微型3.8mm×3mm×1.6mm封装
使用LMZM23601并借助WEBENCH电源设计器创建定制设计

应用领域

传感器变送器
测试和测量
电网基础设施
空间受限型应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4V~36V
	输出电压精度	±1.5%
	输出电压(Vout)	1.2V~15V
	输出电流(最大值)	1A

	属性	参数值
	静态电流(Iq)	28uA
	开关频率	1MHz
	特性	过流保护；欠压保护；过热保护
	长度	3.8mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
