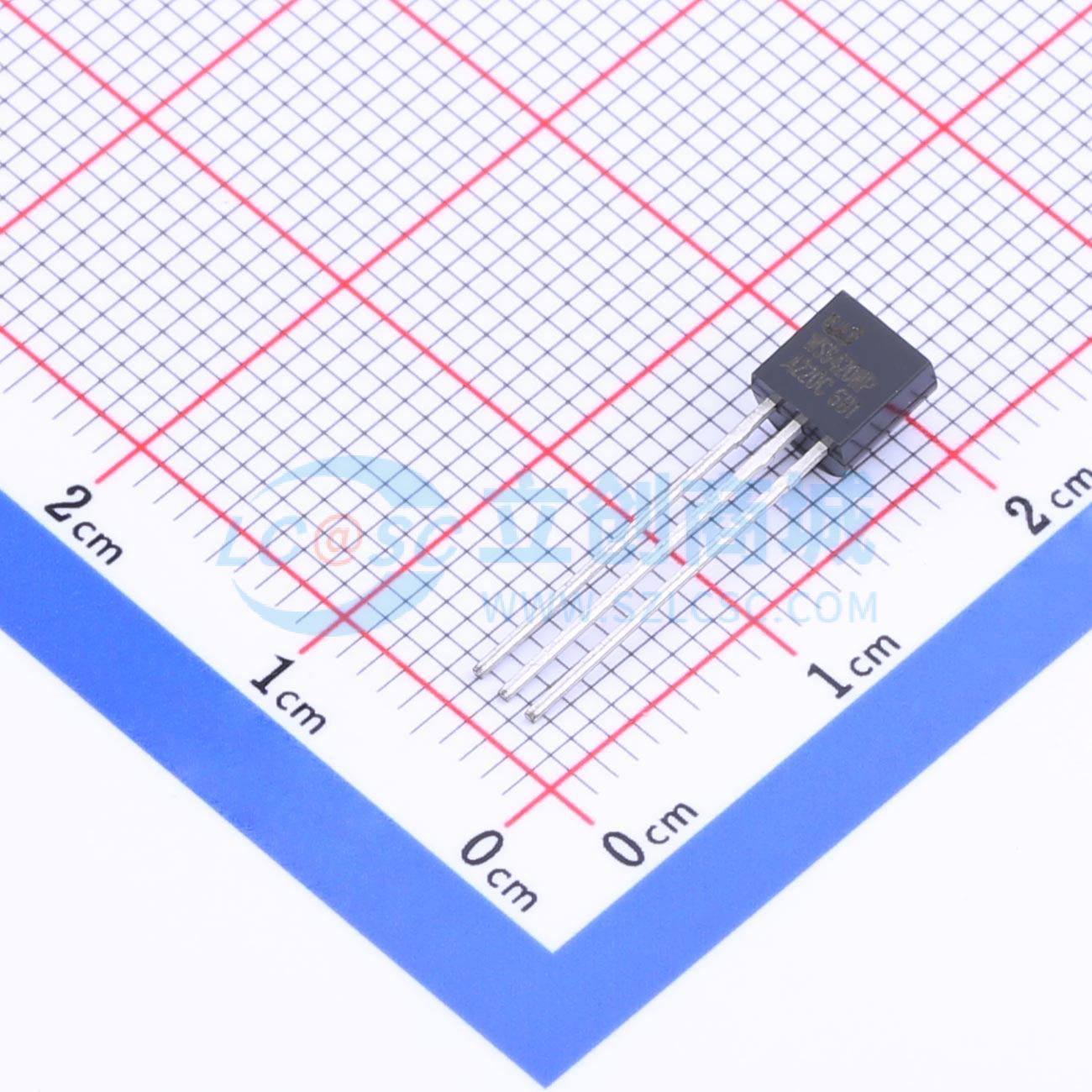

WS9420NP

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Winsemi(稳先微)
商品型号: WS9420NP
商品编号: C2685813
商品封装: TO-92-3
包装方式: 袋装
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	商品目录	LED驱动

	属性	参数值
	通道数	1

商品概述

WS9420是高精度LED驱动芯片，采用专利的控制技术，实现简单的临界电流模式控制方法，无需环路补偿。是单级降压型LED驱动芯片，内部集成500V高压功率管，无需次级反馈电路、变压器辅助绕组检测和供电以及VCC供电电容，只需极少外围元件即可实现恒流，节约系统成本和体积。提供SOT23 - 3、TO - 92、SOT89 - 3S、ESOP8封装形式。

是一款用于LED照明的恒流驱动芯片，采用超级简化的恒流架构和控制方法，内部集成500V功率开关，只需极少外围组件就可达到优异恒流特性。采用专利控制模式，无需辅助绕组供电和检测以及VCC供电电容，系统应用空间小、成本低。

商品特性

No - CAPTM专利的控制拓扑
启动时间低至0.1ms
LED电流精度保持在±5%以内
内部集成500V功率管
无需变压器辅助绕组检测和供电
无需VCC供电电容
内置智能温控功能

应用领域

G9/Gu10 LED灯
MR16 LED灯
蜡烛灯
球泡灯
