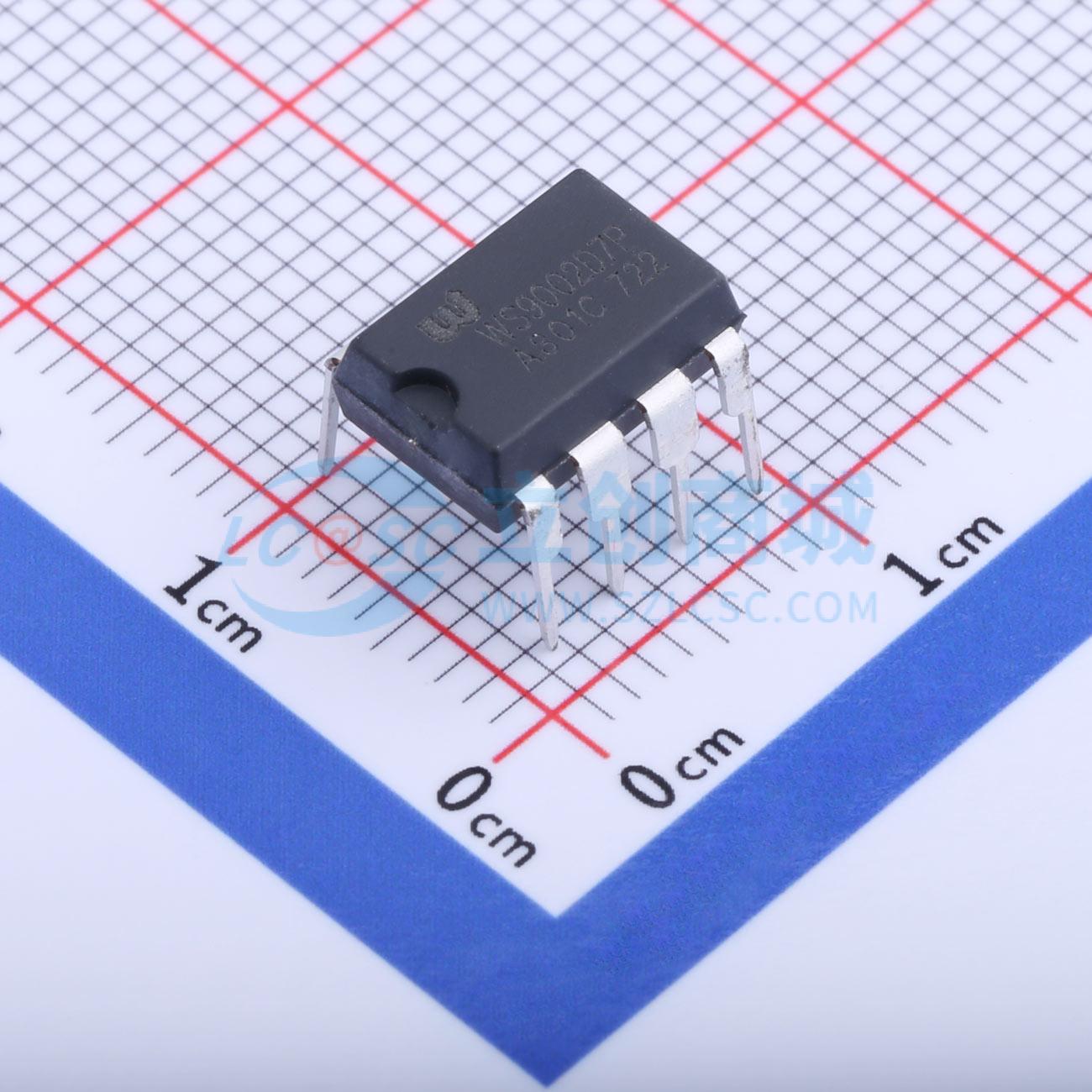

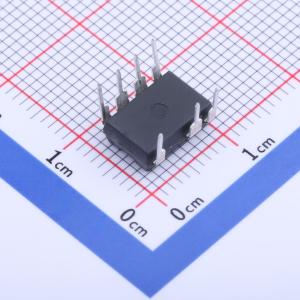

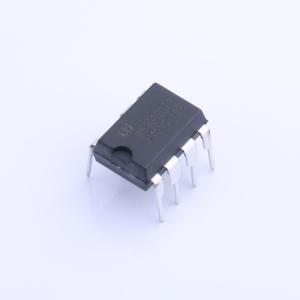

WS9002D7P

WS9002是一款高精度的LED恒流控制芯片，应用于非隔离的降压型LED电源系统，适合全电压输入或者12V~500V的直流电压输入。 WS9002内部集成500V功率MOSFET，只需要很少的外围元件，即可实现优异的恒流特性。 WS9002芯片内带有高精度的电流取样电路，同时采用了先进的恒流控制技术，实现高精度的LED恒流输出和优异的线性调整率。芯片工作在电感电流临界模式，系统输出电流不随电感量和LED工作电压的变化而变化，实现优异的负载调整率。 WS9002采用先进的源极驱动技术，芯片工作电流只有150uA，无需辅助绕组供电，简化设计，降低系统成本。 WS9002采用专利的反相OVP逻辑，防止在潮湿天气或PCB/胶漏电时，出现灯闪；开路保护电压通过Rovp电阻可调，可满足不同应用需求，节约成本。 WS9002内部采用了独特的智能温控技术，完全解决高温灯闪问题。 WS9002具有多重保护功能，包括LED开路/短路保护、电流采样电阻短路保护和芯片过温保护。 WS9002提供7-Pin的SOP-7与DIP-7封装。

WS9002是一款专为LED照明设计的恒流驱动芯片，应用于非隔离的降压型LED电源系统。它内部集成500V功率MOSFET，并且采用先进的恒流控制方法和源极驱动技术，只需要很少的外围元件就可以达到优异的恒流特性，系统成本低，效率高。

• 抗干扰能力强
• 临界模式工作，无需电感补偿
• 内置500V功率MOSFET
• 源极驱动，无需辅助绕组供电
• 高达±3%的LED电流精度
• 高达93%以上的系统效率
• LED开路/短路保护
• 智能温度控制技术
• 芯片过温保护
• OVP电压可调
• 掉电不回闪
• 可选择很小的输入电容

• T5灯管
• T8灯管
• 球泡灯其它LED灯管
