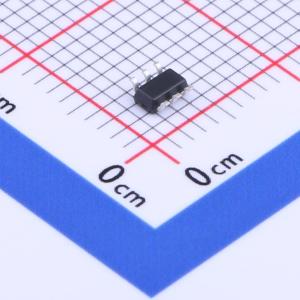

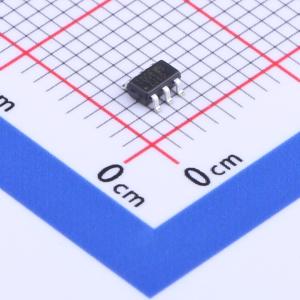

温馨提醒：图片仅供参考，商品以实物为准
CM1006-WB
单节保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1006系列内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1006-WB
- 商品编号
- C2685394
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.225V | |
| 放电截止电压 | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 100nA |
商品概述
CM1006系列内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
商品特性
- 高精度电压检测功能：
- 过充电保护电压：3.500V - 4.700V，精度 ±25mV
- 过充电迟滞电压：0.100V，0.200V，精度 ±50mV
- 过放电保护电压：2.000V - 3.000V，精度 ±80mV
- 过放电迟滞电压：0 - 0.600V，精度 ±100mV
- 放电过流保护电压：0.025V - 0.300V，精度 ±20% @ <0.100V，精度 ±10% @ ≥0.100V
- 短路保护电压：0.25V，0.35V，0.50V，1.0V
- 充电过流保护电压：-0.050V - -0.180V
- 充电器检测及负载检测功能
- 向 0V 电池充电功能
- 休眠功能
- 低电流消耗：工作时、休眠时、过放电时
- 无铅、无卤素
应用领域
- 单节锂离子/锂聚合物可充电电池
