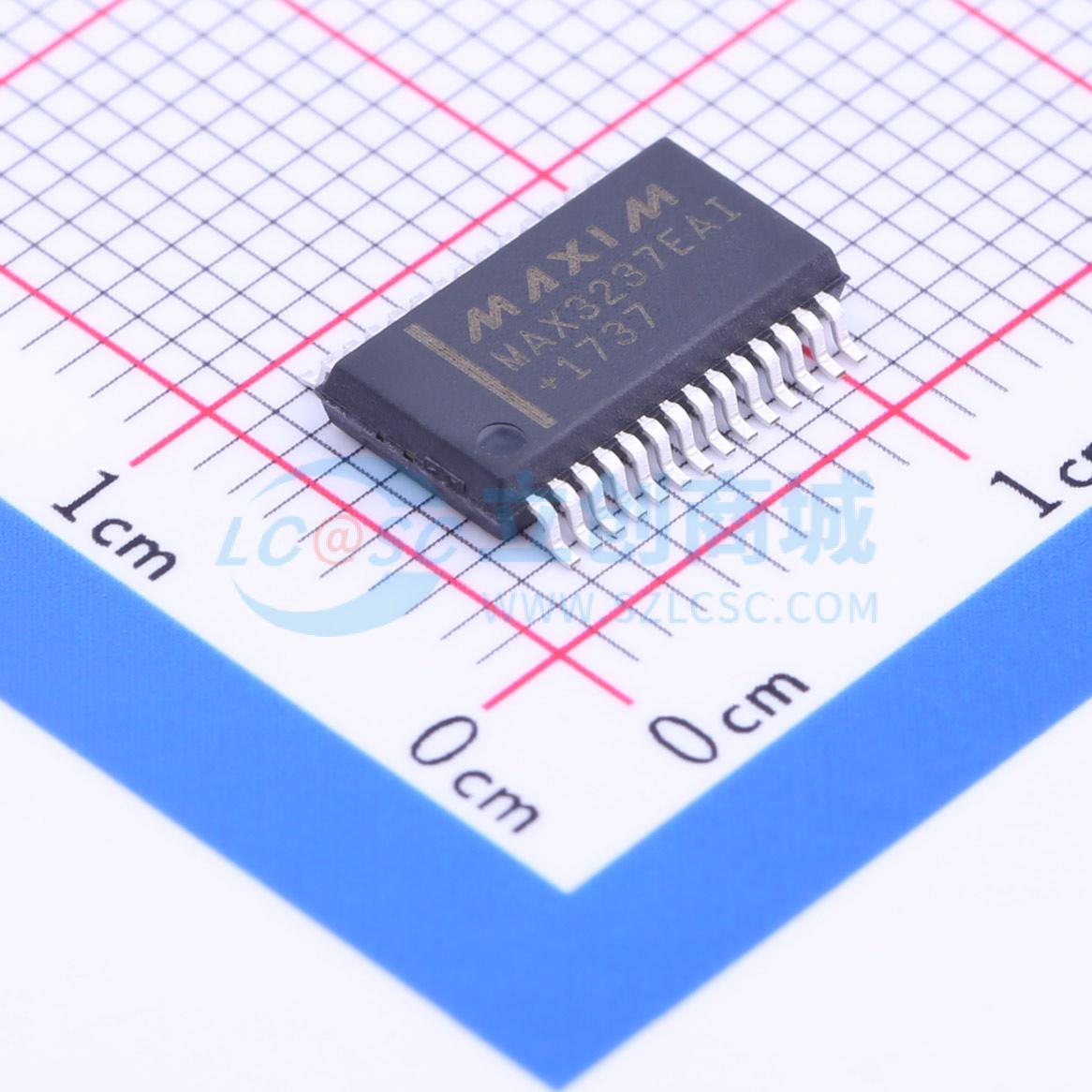

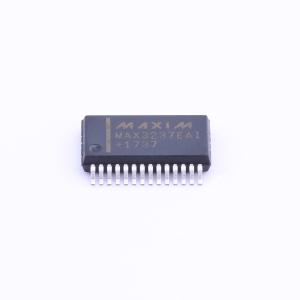

温馨提醒：图片仅供参考，商品以实物为准
MAX3237EAI
3.0V至5.5V，低功耗，最高1Mbps，真正的RS-232收发器，使用四个0.1uF外部电容
- 描述
- 3.0V至5.5V供电电压范围，低功耗，支持最高1Mbps数据速率，使用四个0.1uF外部电容的RS-232收发器。
- 商品型号
- MAX3237EAI
- 商品编号
- C27043
- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.437克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接收器数 | - | |
| 数据速率 | 250Kbps | |
| 工作电压 | 3V~5.5V |
商品概述
MAX3222/MAX3232/MAX3237/MAX3241收发器具有专有的低压降发射输出级，能够在3.0V至5.5V的电源下通过双电荷泵实现真正的RS-232性能。这些器件仅需四个小型0.1µF外部电荷泵电容器。MAX3222、MAX3232和MAX3241保证在120kbps的数据速率下运行时保持RS-232输出电平。MAX3237在正常工作模式下保证在250kbps的数据速率下运行，在MegaBaud工作模式下则可达到1Mbps的数据速率，同时保持RS-232输出电平。
MAX3222/MAX3232具有2个接收器和2个驱动器。MAX3222具有1µA关断模式，可以减少功耗并延长便携系统的电池寿命。其接收器在关断模式下仍然保持激活状态，允许使用仅为1µA的电源电流监控外部设备（如调制解调器）。MAX3222和MAX3232分别与行业标准的MAX242和MAX232引脚兼容、封装兼容和功能兼容。
MAX3241是为笔记本电脑和亚笔记本电脑设计的完整串行端口（3个驱动器/5个接收器）。MAX3237（5个驱动器/3个接收器）适用于快速调制解调器应用。这两款设备都具有关断模式，在该模式下所有接收器都可以保持激活状态，同时仅使用1µA的电源电流。接收器R1（MAX3237/MAX3241）和R2（MAX3241）除了标准输出外还具有额外的输出。这些额外的输出始终处于激活状态，允许在电路中可能完全移除VCC的情况下，不使保护二极管正向偏置即可监控外部设备（如调制解调器）。
MAX3222、MAX3232和MAX3241提供节省空间的TSSOP和SSOP封装。
应用领域
- 笔记本电脑，小型笔记本电脑和掌上型计算机
- 高速调制解调器
- 电池供电设备
- 手持设备
- 外设
- 打印机
