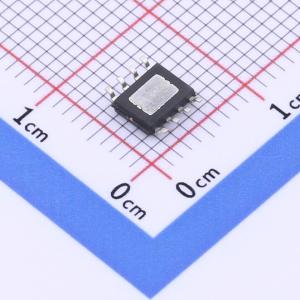

温馨提醒：图片仅供参考，商品以实物为准

HG1118M-AD50/TR

LDO稳压器电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可调+5.0V 双路正电压输出的低压降三端线性稳压电路
品牌名称: HGSEMI(华冠)
商品型号: HG1118M-AD50/TR
商品编号: C2683136
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

HG1118D 是一款双路正电压输出的低压降三端线性稳压电路，在 800mA 输出电流下的压降仅为 1.3V。 HG1118D 拥有两路稳压输出，每一路稳压输出可以独立的设置为固定电压输出版本和可调电压输出版本。HG1118D 固定输出电压 1.5V、1.8V、2.5V、3.3V、5.0V 和可调版本的电压精度为 1.5%；固定电压为 1.2V 的产品输出电压精度为 2%。 HG1118D 内部集成过热保护和限流电路，适用于各类电子产品。

商品特性

独立的两路稳压输出，固定输出电压为 1.5V、1.8V、2.5V、3.3V、5.0V 和可调版本的电压应用精度为 1.5%
固定电压为 1.2V 的输出电压精度为 2%
低压降电压：800mA 输出电流时仅为 1.3V
限流功能
过热切断
温度范围：-40°C~125°C
封装形式：ESOP-8

应用领域

膝上型电脑
掌上电脑
笔记本电脑电池充电器
SCSI-II 主动终端
移动电话
无绳电话
电池供电系统
便携式设备
开关电源的后置稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	12V
	输出电压	-
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.3V@(500mA)

	属性	参数值
	静态电流(Iq)	10mA
	噪声	0.003%Vout
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	2
