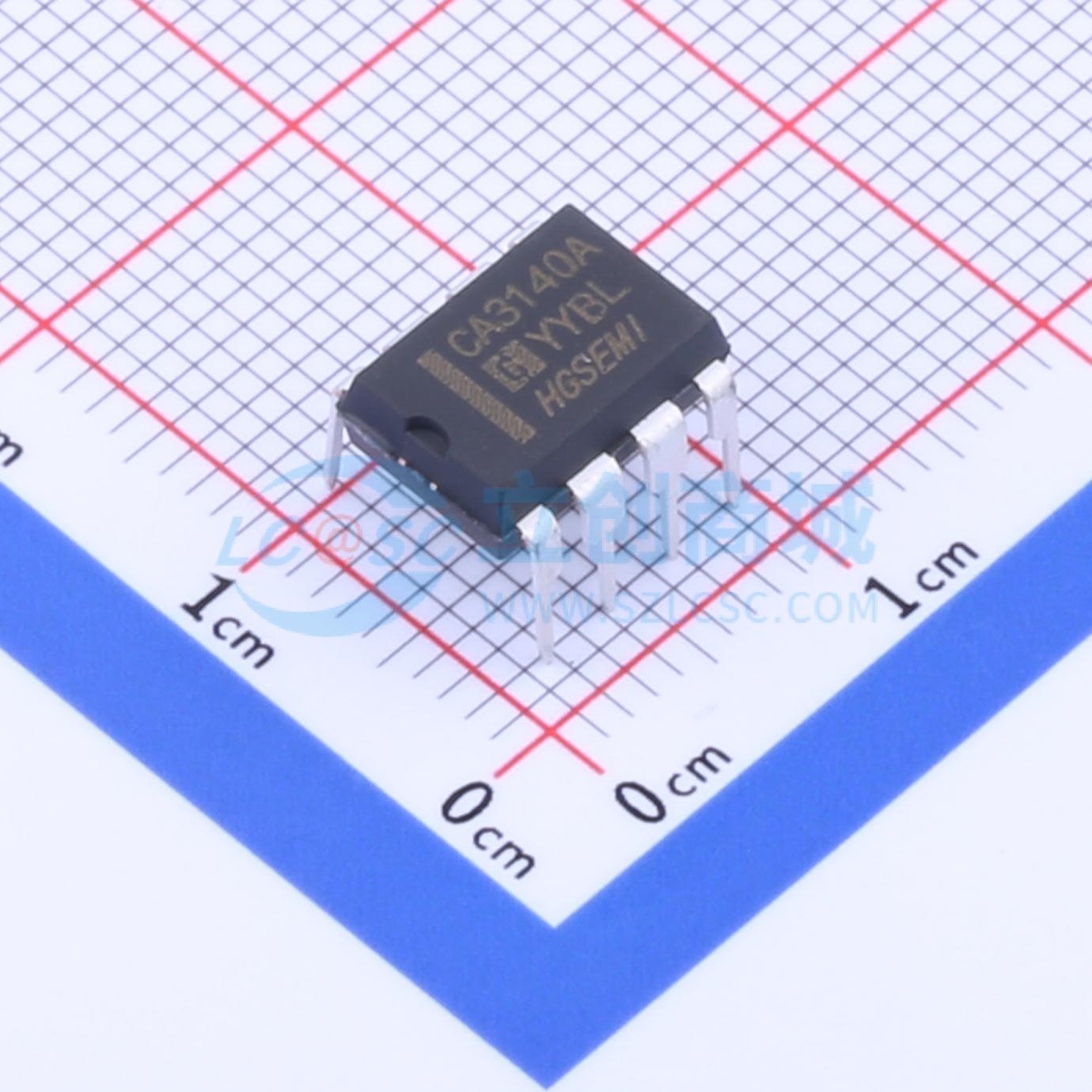

温馨提醒：图片仅供参考，商品以实物为准
CA3140AN
高速丶宽带运放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4.5MHz,MOSFET输入/双极输出BiMOS运算放大器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CA3140AN
- 商品编号
- C2683153
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 4.5MHz | |
| 输入失调电压(Vos) | - | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | - | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 45mA | |
| 工作温度 | -10℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -15V~15V | |
| 功能特性 | - |
商品概述
CA3140A 是单路集成运算放大电路，它在一块单片上结合了高压 PMOS 和高压双极型晶体管的优点。CA3140A 提供 SOP - 8、MSOP8 和 DIP - 8 三种封装形式。
商品特性
- CA3140A 在输入电路中加入了带有栅极保护的 MOSFET(PMOS)，从而提供了非常高的输入阻抗，极低的输入电流以及高速的性能。
应用领域
- I - V 变换电路
- 直流逆变焊机
- ICL7107 数字电压表
