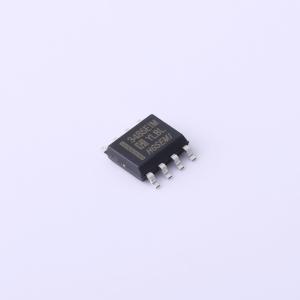

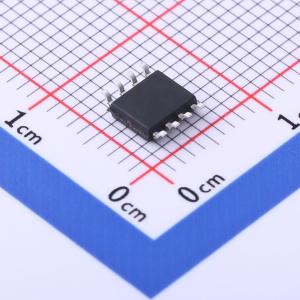

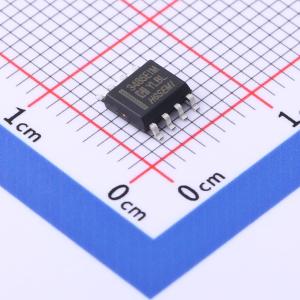

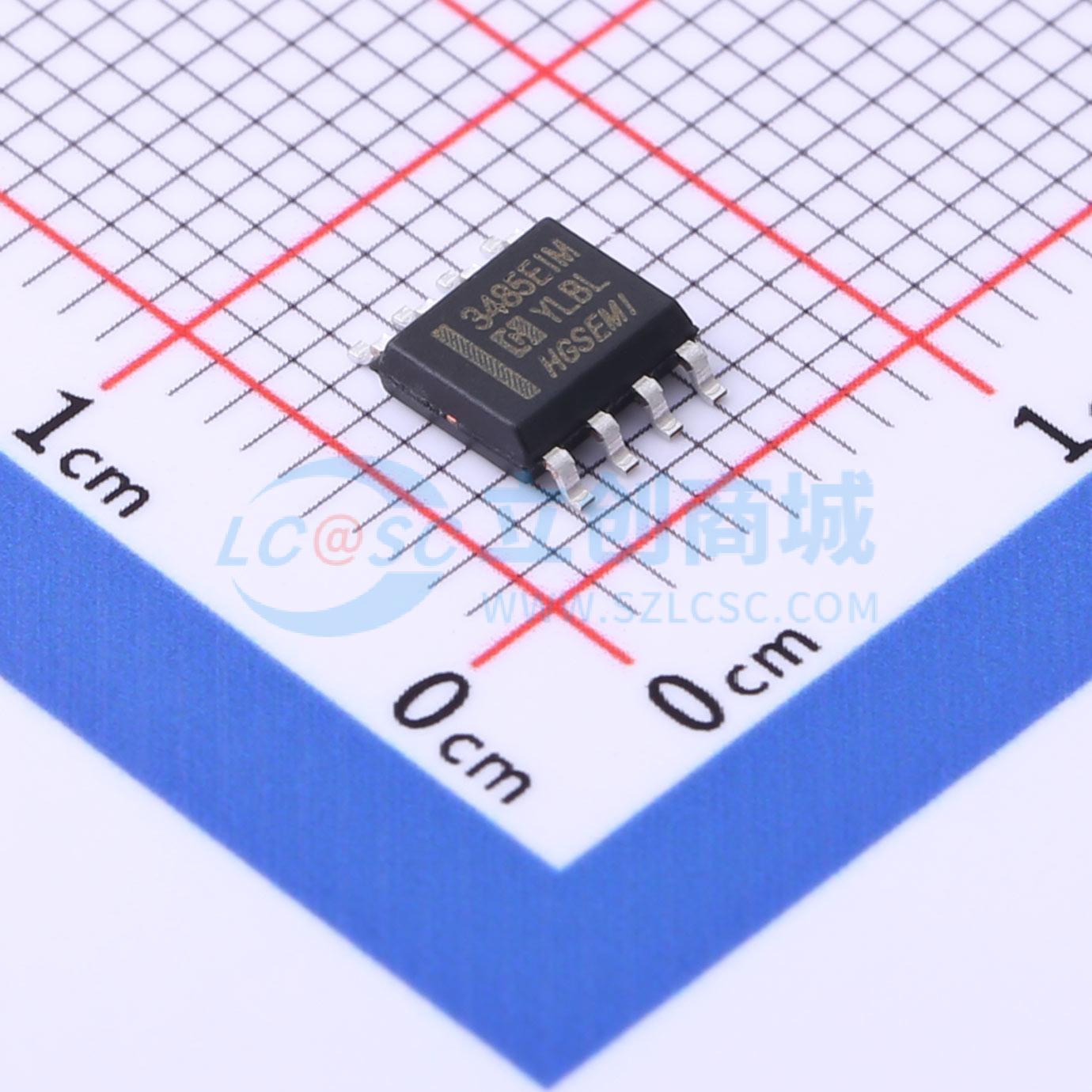

温馨提醒：图片仅供参考，商品以实物为准
HG3485EIM/TR
±15kV ESD保护，故障安全，高速（10Mbps）斜率限制的RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HG3485是一款±15kV静电放电保护、高速收发器，用于RS-485通信，包含一个驱动器和一个接收器。该设备具有故障安全电路，确保在接收器输入开路或短路时接收器输出为逻辑高。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG3485EIM/TR
- 商品编号
- C2683152
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.159克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 500uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
HG3485E是用于RS - 485/RS - 422通信的半双工高速收发器，包含一个驱动器和接收器。具有失效安全、过压保护、过流保护、过热保护功能，可实现高达12Mbps的无差错数据传输。HG3485E工作电压范围为3.0~3.6V，电源为3.3V，半双工、低功耗，功能完全满足TIA/EIA - 485标准要求。其接收器具有1/8单位负载输入阻抗（96kΩ），允许最多256个收发器并行挂接在同一通信总线上，这些器件可任意组合，或者与其它RS485收发器进行组合，只要总负载不超过32个单位负载，都可以挂接在同一总线上。该收发器通过过流保护和热关断电路两种机制避免故障或总线冲突引起输出电流过大和功耗过高，过流保护在整个共模电压范围内提供快速短路保护，热关断电路当管芯温度超过140℃时，强制驱动器输出进入高阻状态。
商品特性
- 3.3V电源供电，半双工
- 1/8单位负载，允许最多256个器件连接到总线
- 驱动器短路输出保护
- 过温保护功能
- 低功耗关断功能
- 接收器开路失效保护
- 具有较强的抗噪能力
- 集成的瞬变电压抵制功能
- 在电噪声环境中的数据传输速率可达到12Mbps
应用领域
- 总线式组网：用于多点总线传输线上的双向数据通信，也能用作电缆长于4000英尺的线性转发器
- 手拉手式组网：RS485总线布线的标准及规范，是TIA等组织推荐使用的RS485总线拓扑结构
- 总线端口防护：在恶劣环境下为RS485通讯端口做静电防护、雷击浪涌防护等额外防护，防止380V市电接入
