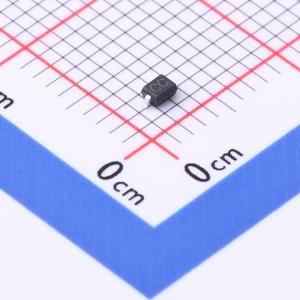

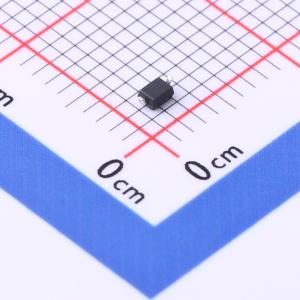

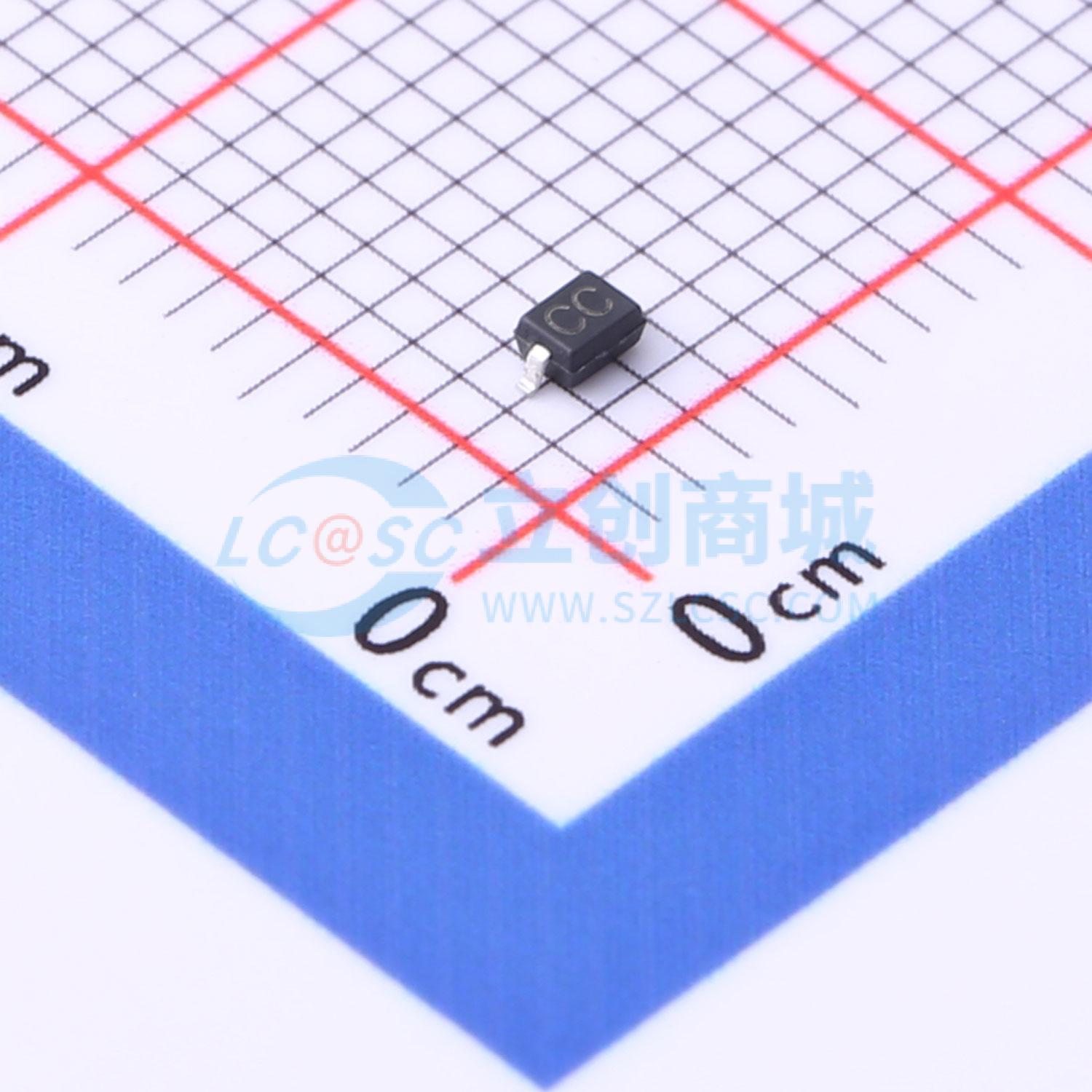

GBLC03CI
双向ESD 3V截止 峰值浪涌电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PPP(W) 350 VRWM(V) 3 VBR(V) 4 VC(V) 20 IPP(A) 20 IR(uA) 5 CJ(pF) 0.8
- 品牌名称
- Slkor(萨科微)
- 商品型号
- GBLC03CI
- 商品编号
- C2681377
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
GBLC03CI系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供单向和双向两种配置，对于8/20μs波形的额定功率为350瓦。
商品特性
- GBLC03CI系列符合IEC 61000-4-2（静电放电）和IEC 61000-4-4（电快速瞬变脉冲群）要求
- 在微型SOD-323封装中提供超低电容和低漏电流
- IEC61000-4-2（静电放电）±15kV（空气）、±8kV（接触）
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ηs）
- IEC61000-4-5（雷击）12A（8/20μs）
- 保护一条I/O线（双向）
- 低钳位电压
- 工作电压：3V、5V、8V、12V、15V、24V
- 低漏电流
- 响应时间<1 ns
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 外设
- USB接口
