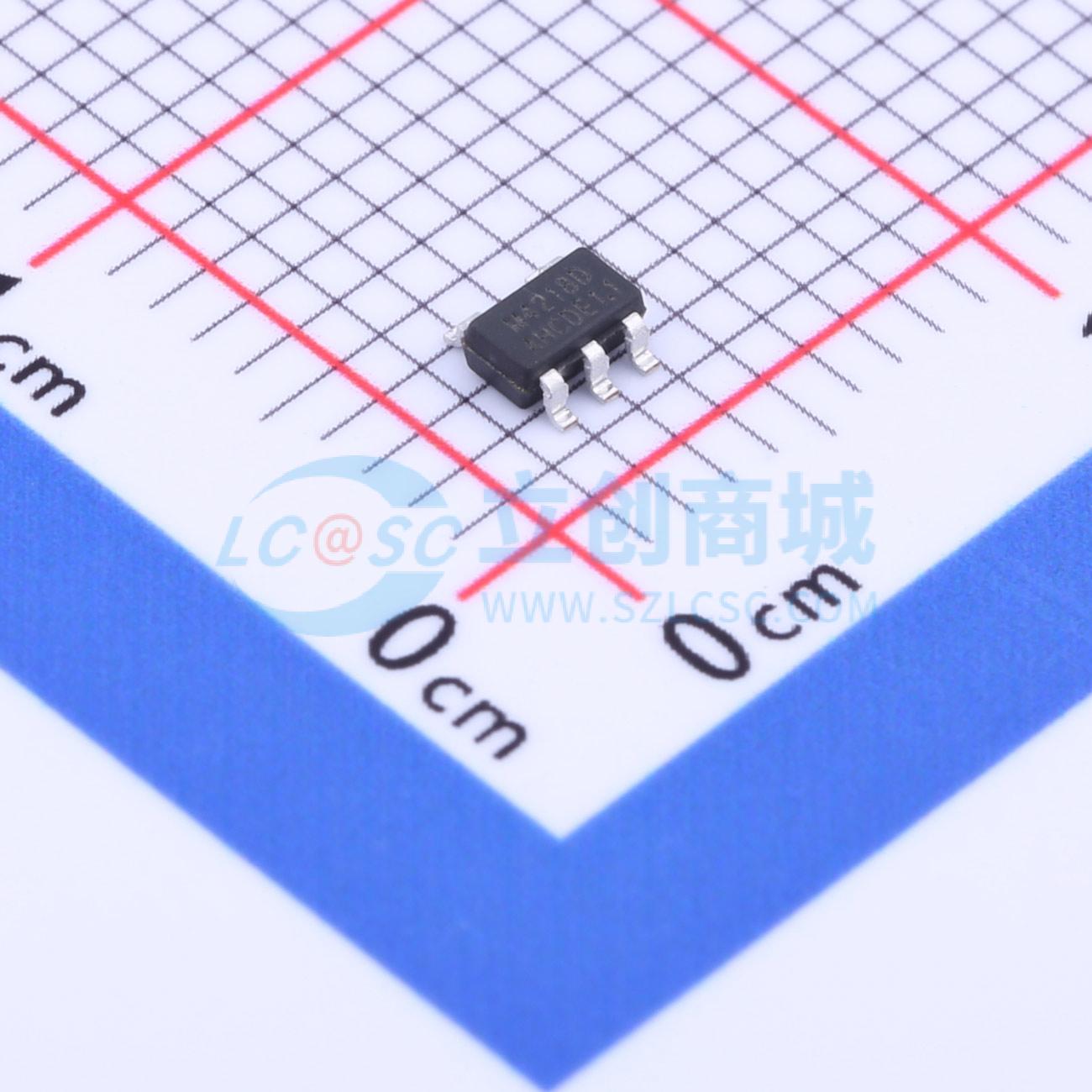

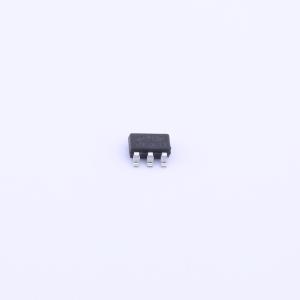

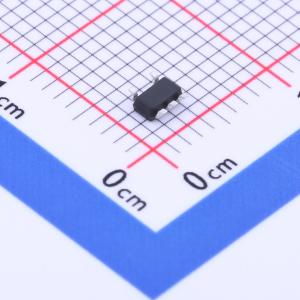

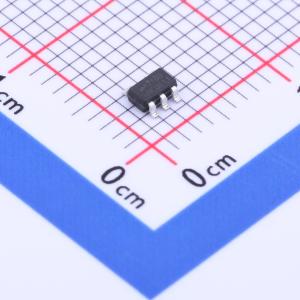

温馨提醒：图片仅供参考，商品以实物为准
SL2733
DC/DC升压转换器，用于LED驱动
- 描述
- SL2733是一款DC/DC升压转换器,可为多个LED提供恒定精确的驱动电流。固定开关频率为1MHz,可配套小值的外部陶瓷电容和电感。通过外部电阻R1设置的可调电流,SL2733可以驱动串联连接的多个LED。适合驱动相同类型的LED,其中白色的LED灯最多可以串联9个或驱动电压最高为32V。LED亮度调节可使用1个DC电压、1个逻辑信号或1个脉冲宽度调制（PWM）信号。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL2733
- 商品编号
- C2681394
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3.6V~30V | |
| 输出电压 | 32V | |
| 输出电流 | 180mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 10uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SL2733是一款DC/DC升压转换器，可为多个LED提供恒定精确的驱动电流。当固定开关频率为1MHz时，SL2733可以配套小值的外部陶瓷电容和电感。通过由外部电阻R1设置的可调电流，SL2733可以驱动串联连接的多个LED。SL2733适合驱动相同类型的LED，其中白色的LED灯最多可以串联9个或驱动电压最高为32V。 LED亮度调节可使用1个DC电压、1个逻辑信号或1个脉冲宽度调制（PWM）信号来实现。关断控制管脚（SHDN）允许器件以极低静态电流的状态工作于掉电模式中。 SL2733除了具有热保护和过载电流限制功能外，当出现LED开路故障时，芯片进入超低功耗工作模式。芯片采用SOT23 - 5的小外形封装。 SL2733是一个固定频率的(1MHz)，低噪音，电感升压转换器，它提供了具有优良的线性度和负载调节率的恒定电流。该器件在SW脚和GND脚之间，使用了一个高压NMOS开关来驱动电感。当NMOS开关关闭时，存储在电感上的能量通过肖特基二极管释放到负载。 NMOS开关的占空比是通过FB端上的反馈电压，在器件内部进行调整和控制，最终在FB引脚输出一个恒定的0.3V的调节电压。流过LED的电流的大小与电阻的阻值成反比（I = 0.3V/R1）。 在初始的上电阶段，内部NMOS开关的占空比被限制，以限制浪涌电流，同时提供一个软启动的工作模式。 如果出现LED开路的情况，反馈控制环路将会打开，输出电压将持续增大。一旦输出电压超过37V，内部保护电路将会启动，器件进入一个低功耗的安全工作模式。 器件包含过热保护电路，当器件的结温度大于150°C时，器件自动停止工作，直到结温度下降到130°C，器件恢复正常运作。
商品特性
- 关断电流小于10uA
- 1MHz的固定频率与低噪音
- 软启动时，限制浪涌电流
应用领域
- GPS导航系统
- 便携式多媒体播放器
- 手持设备
