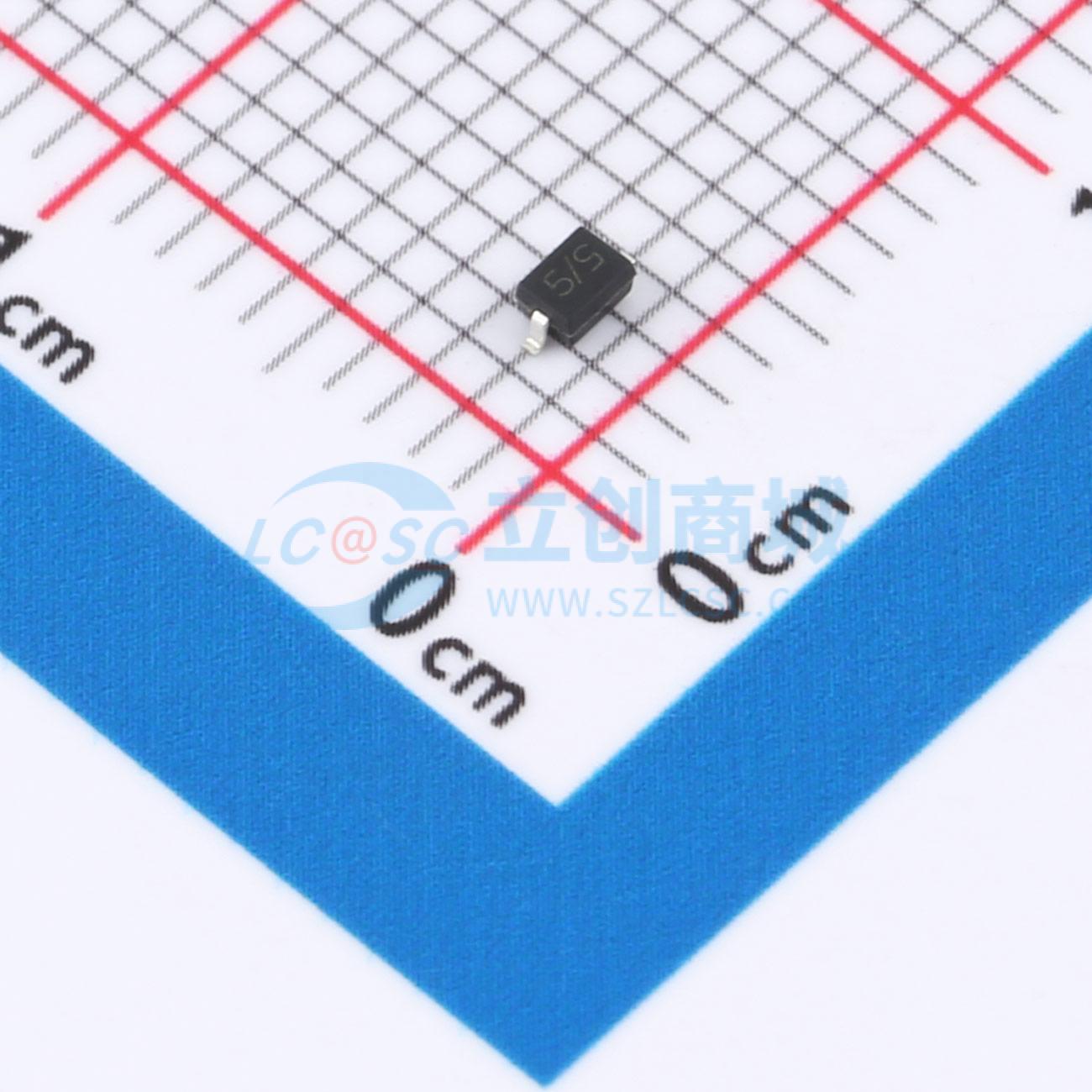

温馨提醒：图片仅供参考，商品以实物为准

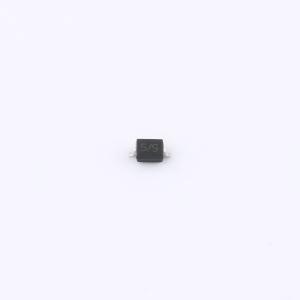

SD05C
双向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PPP(W) 350 VRWM(V) 5 VBR(V) 6 VC(V) 18 IPP(A) 17 IR(uA) 10 CJ(pF) 200
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SD05C
- 商品编号
- C2681383
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.8V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
SD05C旨在保护电压敏感组件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和其他许多电路板空间有限的便携式应用。此外，由于其电容较低，还适用于高频设计，如USB 2.0高速、VGA、DVI、SDI和其他高速线路应用。 该器件专门用于保护连接到数据和传输线路的敏感组件，免受静电放电（ESD）和电快速瞬变（EFT）引起的过电压影响。
商品特性
- IEC61000-4-2（ESD） ±15kV（空气放电），±8kV（接触放电）
- IEC61000-4-4（EFT） 40A（5/50ns）
- 峰值功耗：350W（8/20μs）
- 保护单向I/O线
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 低电容
应用领域
- 高速线路：USB1.0/2.0、VGA、DVI、SDI
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及配件
- 便携式仪器
- 外围设备
