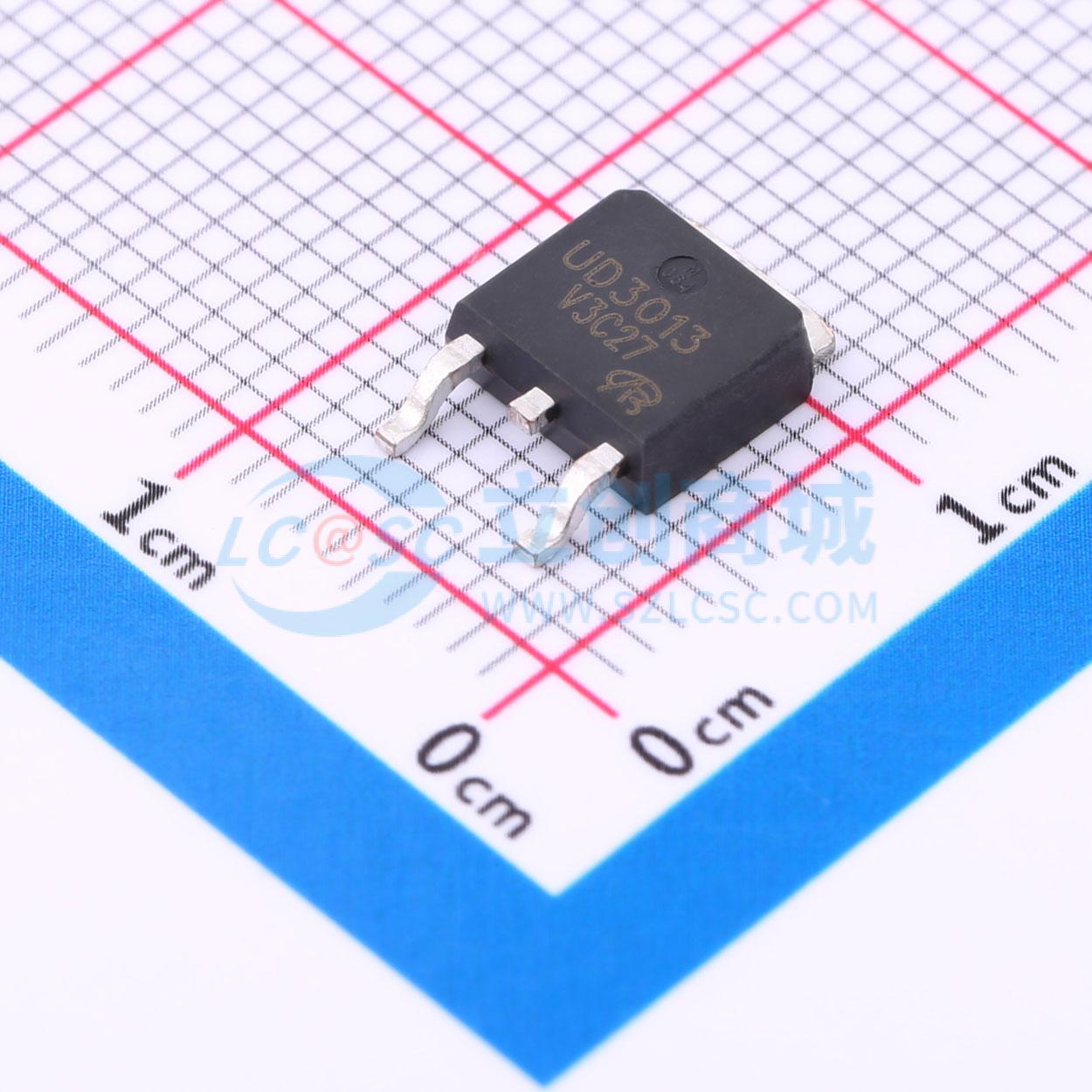

UD3013-VB
P沟道 耐压:30V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单P沟道场效应晶体管，采用Trench工艺，适用于对功耗要求较低、信号稳定性要求较高的各种模块和领域，包括但不限于低功耗电源管理、信号放大、逆变器控制和数字电路控制等领域。TO252；P—Channel沟道,-30V；-40A；RDS(ON)=18mΩ@VGS=10V,VGS=20V；Vth=-1~-2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- UD3013-VB
- 商品编号
- C2680829
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.456克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 18mΩ@10V；25mΩ@4.5V | |
| 耗散功率(Pd) | 40W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@10V；13nC@4.5V | |
| 输入电容(Ciss) | 1.455nF@15V | |
| 反向传输电容(Crss) | 145pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 无卤
- 沟槽功率MOSFET
- 针对高端同步整流器操作进行优化
- 100% Rq测试
- 100% UIS测试
应用领域
- 笔记本电脑CPU核心-高端开关
