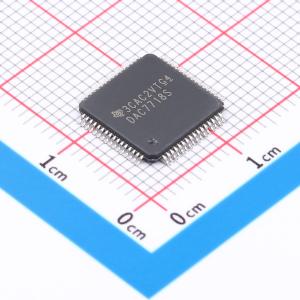

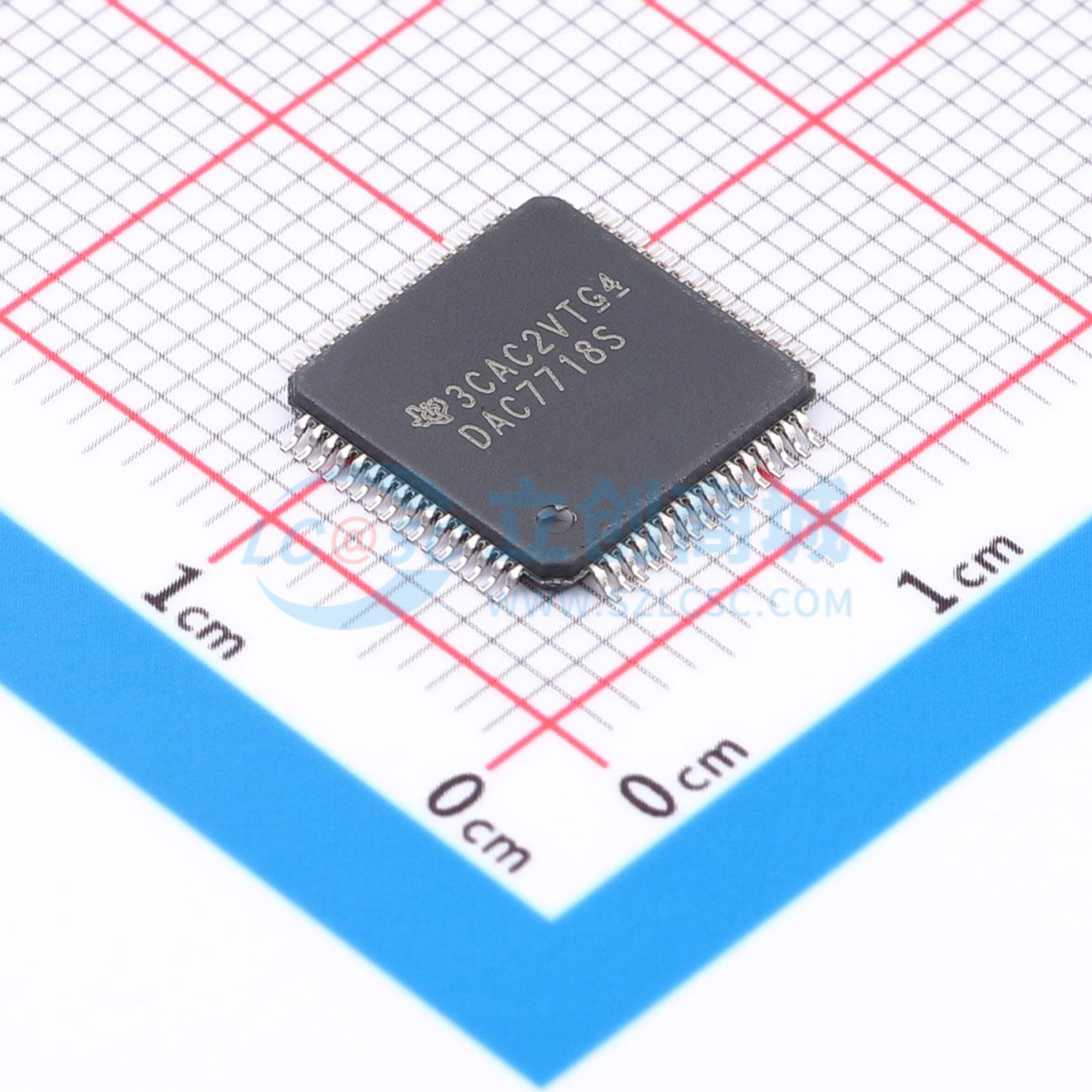

DAC7718SPAGR

八进制, 12位, 低功耗, 高电压输出, 串行输入数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC7718 八通道、低功耗、12 位 ±16.5V 输出串行输入数模转换器
品牌名称: TI(德州仪器)
商品型号: DAC7718SPAGR
商品编号: C2679941
商品封装: TQFP-64(10x10)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DAC7718是一款低功耗、八路、12位数字-to-模拟转换器（DAC）。使用5V参考电压时，若采用双±15.5V（或更高）电源供电，输出可为±15V双极性电压；若采用+30.5V（或更高）电源供电，输出可为0V至+30V单极性电压。使用5.5V参考电压时，若采用双±17V（或更高）电源供电，输出可为±16.5V双极性电压；若采用+33.5V（或更高）电源供电，输出可为0V至+33V单极性电压。该DAC在-40℃至+105℃的指定温度范围内，具备低功耗运行、良好的线性度和低毛刺特性。该器件在制造过程中经过微调，零码和增益误差极低。此外，可对整个信号链进行系统级校准。通过使用DAC偏移寄存器可对输出范围进行偏移调整。 DAC7718具备标准的高速串行外设接口（SPI），最高工作频率可达50MHz，兼容1.8V、3V和5V逻辑电平，可与DSP或微处理器进行通信。该器件的输入数据采用双缓冲。异步加载输入（LDAC）将数据从DAC数据寄存器传输至DAC锁存器。异步CLR输入将所有八个DAC的输出设置为AGND。VMON引脚是一个监控输出，通过多路复用器（mux）连接到各个模拟输出、偏移DAC、参考缓冲器输出和两个外部输入。 DAC7718在引脚和功能上与DAC8718（16位）和DAC8218（14位）兼容。

商品特性

双极性输出：±2V至±16.5V
单极性输出：0V至+33V
12位分辨率
低功耗：每通道14.4mW（双极性电源）
相对精度：最大1 LSB
低零/满量程误差：最大±1 LSB
灵活的系统校准
低毛刺：4nV-s
建立时间：15μs
通道监控输出
可编程增益：×4/×6
可编程偏移
SPI：最高50MHz，1.8V/3V/5V逻辑
施密特触发器输入
具备睡眠模式增强功能的菊花链连接
封装形式：QFN - 48（7x7mm）、TQFP - 64（10x10mm）

应用领域

自动测试设备
PLC和工业过程控制
通信

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	8
	接口类型	SPI
	工作电压	4.5V~18V
	稳定时间	15us
	输出类型	-

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	外置
	数据速率	50MHz
	静态电流	35uA
