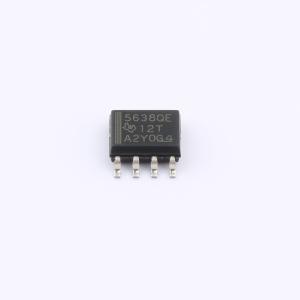

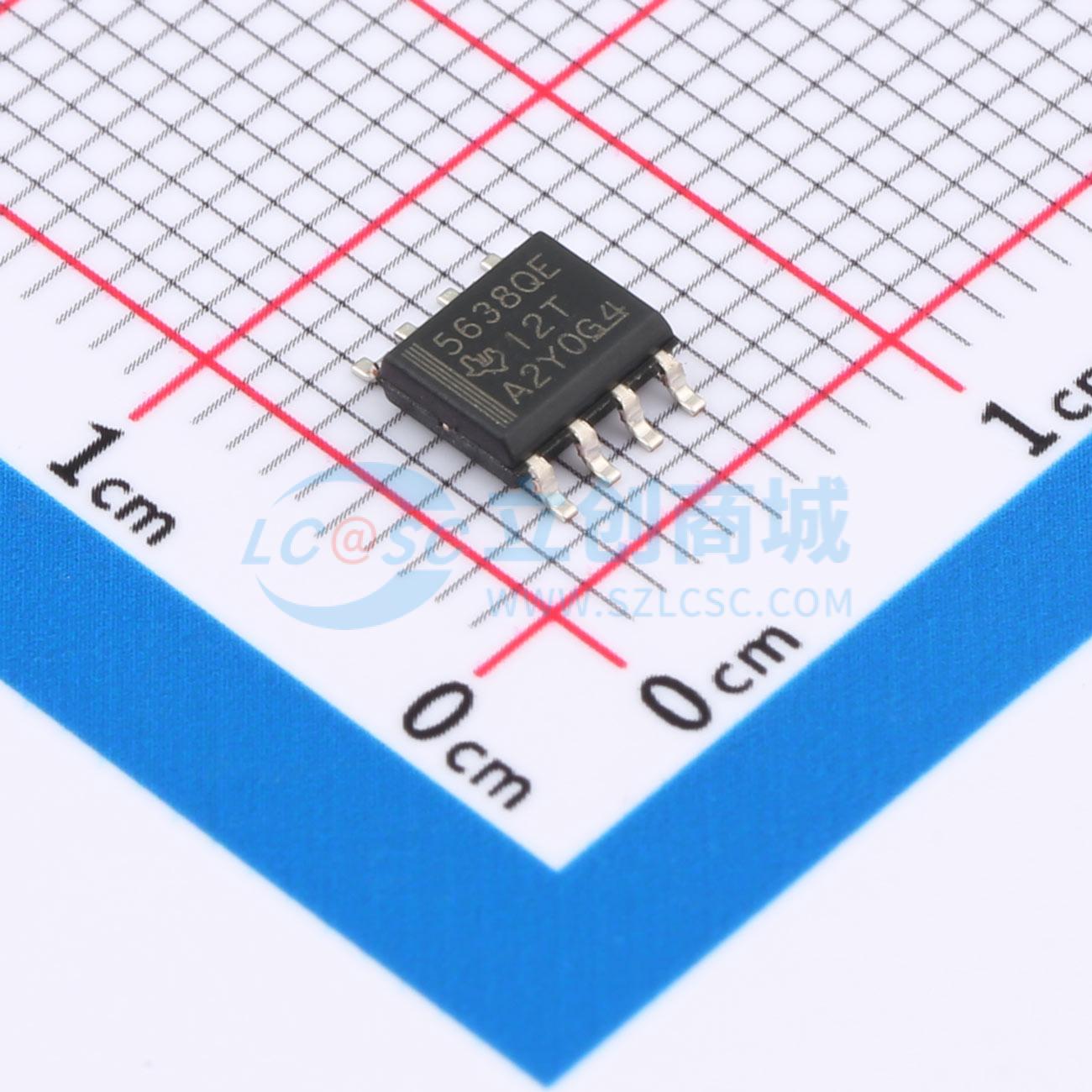

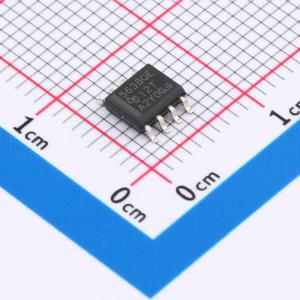

TLV5638QDREP
2.7V至5.5V低功耗双12位带内部基准和掉电功能的数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双12位电压输出DAC，具有内部参考和电源关闭功能
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV5638QDREP
- 商品编号
- C2679993
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 2 | |
| 接口类型 | MICROWIRE；SPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 1us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 1.7LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置；外置 |
商品概述
TLV5638是一款双路12位电压输出数模转换器（DAC），具备灵活的三线串行接口。该串行接口可与TMS320以及SPI、QSPI和Microwire串行端口实现无缝连接。它通过一个包含4位控制位和12位数据位的16位串行字符串进行编程。 电阻串输出电压由一个增益为2的轨到轨输出缓冲器进行缓冲。该缓冲器采用AB类输出级，以提高稳定性并缩短建立时间。DAC的可编程建立时间使设计人员能够在速度和功耗之间进行优化。TLV5638内置可编程精密电压基准，简化了整个系统的设计。 由于其能够提供高达1 mA的电流，该基准也可用作系统基准。该器件采用CMOS工艺制造，设计用于2.7 V至5.5 V的单电源供电。它采用8引脚SOIC封装，可节省电路板空间。
商品特性
- 受控基线——单一组装/测试地点、单一制造地点
- 扩展温度性能，范围为 -55℃至125℃
- 增强型制造资源缩减（DMS）支持
- 增强型产品变更通知
- 合格认证
- 双路12位电压输出DAC
- 可编程内部基准
- 可编程建立时间：快速模式下为1 μs，慢速模式下为3.5 μs
- 与TMS320和SPI串行端口兼容
- 典型差分非线性 < 0.5 LSB
- 全温度范围内单调
应用领域
- 数字伺服控制环路
- 数字失调和增益调整
- 工业过程控制
- 机器和运动控制设备
- 大容量存储设备
