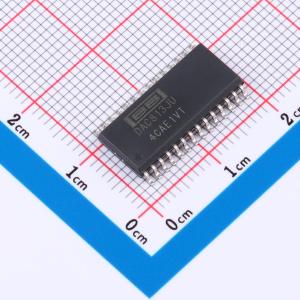

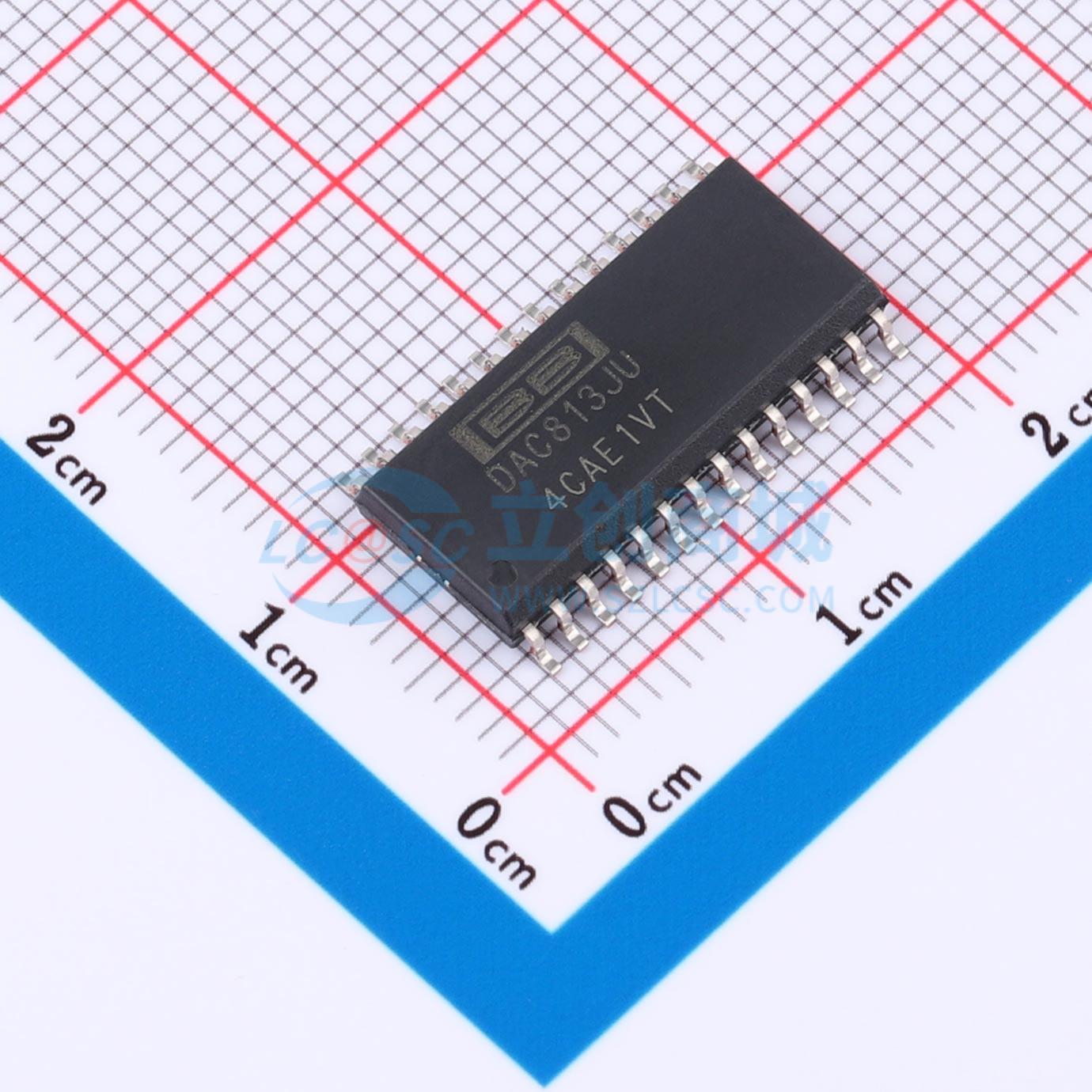

DAC813JU/1K

SMT扩展库SMT补贴嘉立创PCB免费打样

商品参数

DAC813是一款完整的单片12位数模转换器，具有灵活的数字接口。它包含一个精密的+10V基准源、接口控制逻辑、双缓冲锁存器以及一个带电压输出运算放大器的12位数模转换器。快速电流开关和激光微调薄膜电阻构成了一个高精度、快速的数模转换器。

双缓冲锁存器简化了数字接口设计。输入锁存器由一个8位字节和一个4位半字节组成，可与8位（右对齐格式）或16位数据总线连接。输入选通逻辑的设计使得最后一个半字节或字节在加载时，可与数据传输至数模锁存器同时进行，从而节省计算机指令。

复位控制可使DAC813的数模锁存器将数模输出异步复位到双极性零，这一特性在加电复位、重新校准或系统故障后重新初始化时非常有用。

DAC813的最大线性误差规定为±1/2LSB（J、A级）和±1/4LSB（K级）。它采用28引脚、0.3英寸宽塑料DIP封装和28引脚塑料SOIC封装。
