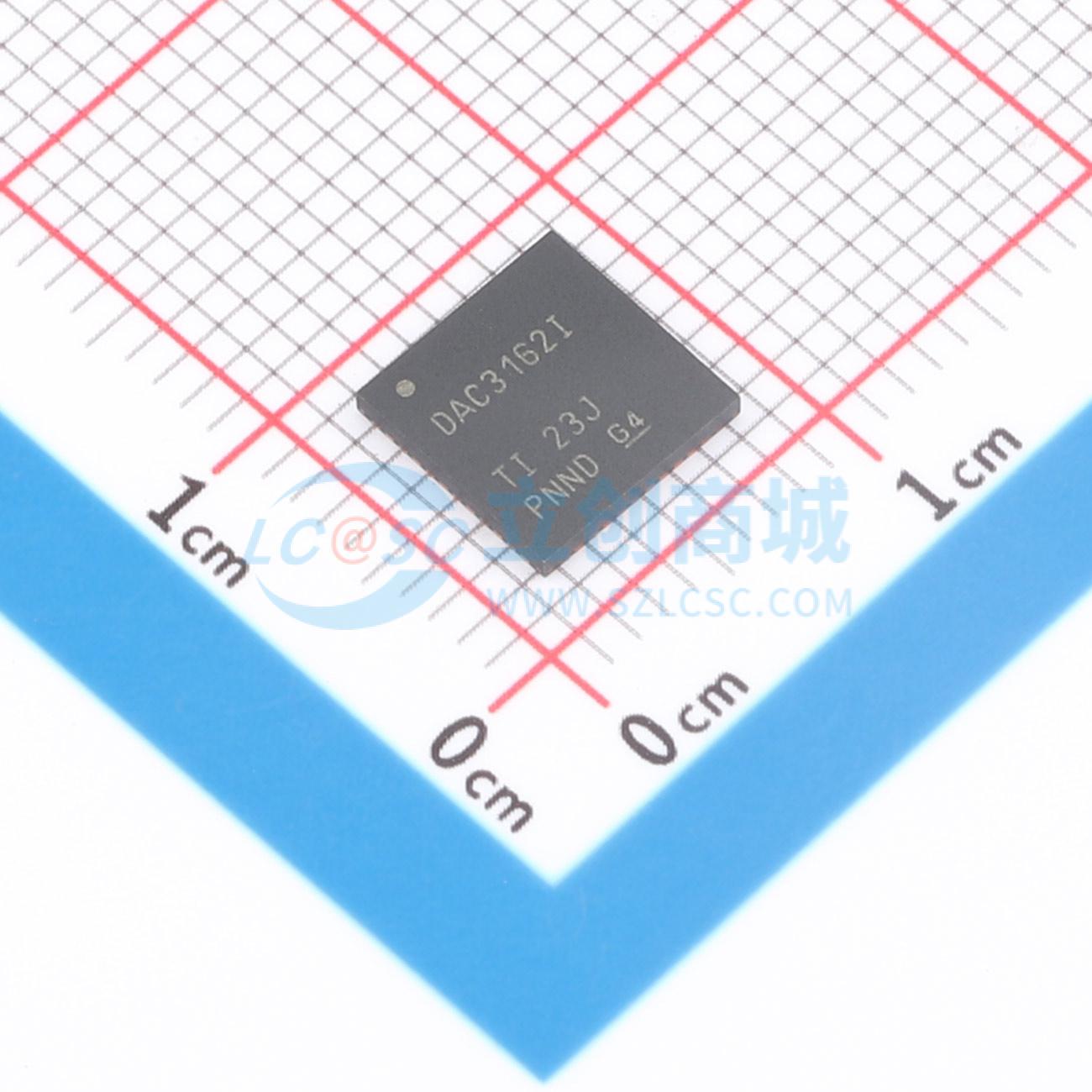

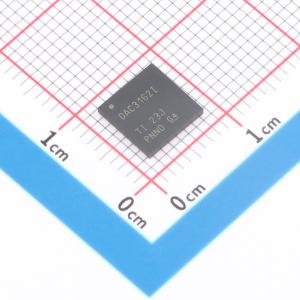

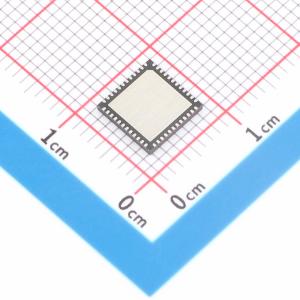

DAC3162IRGZR

双通道10/12bit500 MSPS数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、低延迟、高动态范围的双通道10/12位数模转换器，支持高达500 MSPS的采样率。
品牌名称: TI(德州仪器)
商品型号: DAC3162IRGZR
商品编号: C2680064
商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DAC3152/DAC3162 是一款低功耗、低延迟、高动态范围、双通道、10/12 位、引脚兼容的数模转换器 (DAC) 系列，采样率高达 500 MSPS。该器件操作简单（无需软件）、低延迟且低功耗，简化了复杂系统的设计。这些 DAC 可与高性能 TRF370333 模拟正交调制器无缝接口，适用于直接上变频架构。两个 DAC 通道的数字数据通过具有片上终端的单条 LVDS 数据总线进行交织传输。器件的高输入速率允许处理宽带宽信号。这些器件可在 -40℃ 至 85℃ 的整个工业温度范围内工作，采用小型 48 引脚 7 mm × 7 mm QFN 封装。 DAC3152/DAC3162 的低功耗、小尺寸、高速度、出色的串扰性能、操作简单和低延迟特性，使其适用于各种应用。

商品特性

低功耗：500 MSPS 时为 270 mW
LVDS 输入数据总线
交织 DDR 数据加载
高直流精度：±0.25 LSB 微分非线性 (10 位)，±0.5 LSB 积分非线性 (12 位)
低延迟：1.5 个时钟周期
简单控制：无需软件
差分可扩展输出：2 mA 至 20 mA
片上 1.2-V 参考电压
1.8-V 和 3.3-V 直流电源
节省空间的封装：48 引脚 7-mm × 7-mm QFN

应用领域

蜂窝基站
宽带通信
医疗仪器
测试与测量

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	接口类型	LVDS
	工作电压	1.8V~3.6V
	稳定时间	10ns
	输出类型	-

	属性	参数值
	积分非线性	0.4LSB；0.5LSB
	工作温度	-40℃~+85℃
	采样率	500MHz
	基准电压源	内置
	基准电压源温漂	41ppm/℃
	数据速率	500MHz
