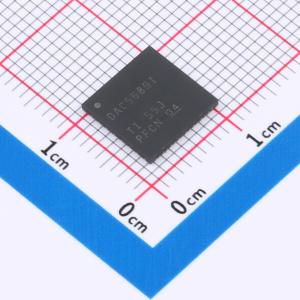

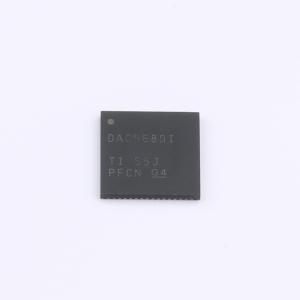

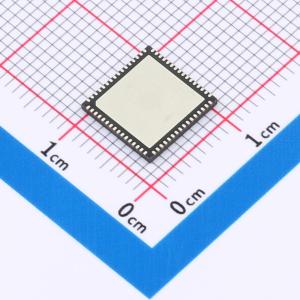

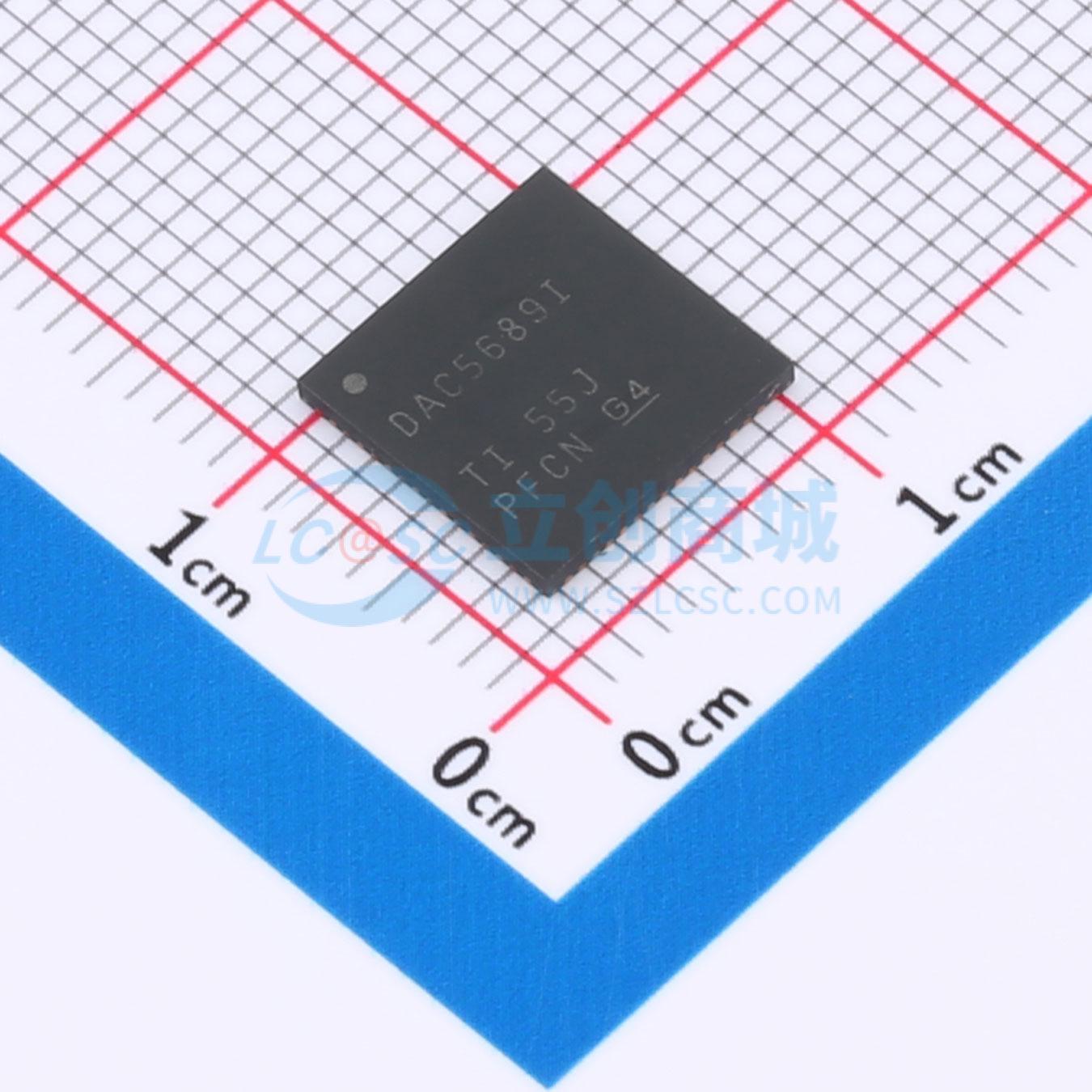

DAC5689IRGCR
16位 800MSPS 2倍至8倍插值双通道数字模拟转换器(DAC)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC5689 双通道、16 位、800MSPS、1x-8x 内插数模转换器 (DAC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC5689IRGCR
- 商品编号
- C2680088
- 商品封装
- QFN-64-EP(9x9)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 2 | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.3V | |
| 稳定时间 | 10.4ns | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 4LSB | |
| 工作温度 | -40℃~+85℃ | |
| 采样率 | 800MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 8ppm/℃ | |
| 数据速率 | 250MHz |
商品概述
双路、16 位、800 MSPS 数模转换器（DAC） 双路、16 位、250 MSPS CMOS 输入数据 16 采样输入 FIFO – 灵活的输入数据总线选项 高性能 – 在 70 MHz 时，WCDMA TM1 的邻道泄漏比（ACLR）为 81 dBc 可选 2 倍 - 8 倍插值滤波器 – 阻带衰减 >80 dB 带 32 位数控振荡器（NCO）的复数混频器 数字正交调制器校正 – 增益、相位和偏移校正 数字反 SINC 滤波器 3 线或 4 线串行控制接口 • 片上 1.2 V 参考电压 • 差分可缩放输出：2 至 20 mA 封装：64 引脚 9×9 mm QFN
商品特性
- 双路、16 位、800 MSPS 数模转换器（DAC）
- 双路、16 位、250 MSPS CMOS 输入数据
- 16 采样输入 FIFO
- 灵活的输入数据总线选项
- 高性能 – 在 70 MHz 时，WCDMA TM1 的邻道泄漏比（ACLR）为 81 dBc
- 可选 2 倍 - 8 倍插值滤波器
- 阻带衰减 >80 dB
- 带 32 位数控振荡器（NCO）的复数混频器
- 数字正交调制器校正 – 增益、相位和偏移校正
- 数字反 SINC 滤波器
- 3 线或 4 线串行控制接口
- 片上 1.2 V 参考电压
- 差分可缩放输出：2 至 20 mA
- 封装：64 引脚 9×9 mm QFN
应用领域
- 蜂窝基站
- 宽带无线接入（BWA）
- WiMAX 802.16
- 固定无线回传电缆调制解调器终端系统（CMTS）
