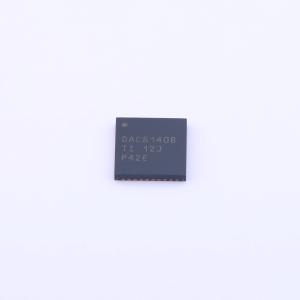

DAC81408RHAR

DAC81408、DAC71408 和DAC61408 (DACx1408)是具有引脚兼容性和16/14/12 位分辨率的8 通道缓冲高电压输出数模转换器(DAC) 系列产品。DACx1408包括一个低漂移2.5V 内部电压基准，因此在大多数应用中无需使用外部精密基准。这些器件具有单调性，并能提供 ±1 LSB INL 的高线性度。 用户可自行选择输出配置，包括满量程双极输出电压±20V、±10V、±5V 或 ±2.5V 和满量程非双极输出电压40V、20V、10V 或5V。而且可以对每个DAC 通道的满量程输出电压进行单独编程控制。集成的DAC 输出缓冲器可实现高达 25mA 的灌电流或拉电流，从而减少了对额外的运算放大器的需求。每个通道对都可进行相应配置，从而提供经过失调校准的差分输出。通过三个专用A - B 切换引脚，可以生成最多具有三种频率的抖动信号。 DACx1408 包含的上电复位电路可在加电时将DAC 输出端连接至接地端。输出端会保持该状态，直至器件寄存器得到适当的运行配置。 与DACx1408 之间的通信通过一个支持1.7V 至5.5V工作电压的4 线制串行接口进行。

• 在16 位分辨率下具有单调性
• INL：16 位分辨率下为 ±1 LSB（最大值）
• TUE：FSR 最大值 ±0.1%
• 集成2.5V 精密内部基准初始精度： ±2.5mV（最大值）低温漂：5ppm/˚C（典型值）
• 灵活的输出配置
• 输出范围： ±2.5V、 ±5V、 ±10V、±20V，0 至5V、0 至10V、0 至20V、0 至40V差分输出模式
• 高驱动能力： ±25mA（相对于电源轨的摆幅为1.5V）
• 三个专用A - B 切换引脚可用于生成抖动信号
• 模拟温度输出传感器增益为 -4mV/°C
• 50MHz SPI 兼容型串行接口4 线制模式，工作电压为1.7V 至5.5V菊链运行方式CRC 误差校验
• 温度范围： -40°C 至 +125°C
• 小型封装6mm×6mm，40 引脚VQFN

• 光纤网络：马赫 - 曾德调制器偏置控制
• 工业自动化
• 测试和测量
