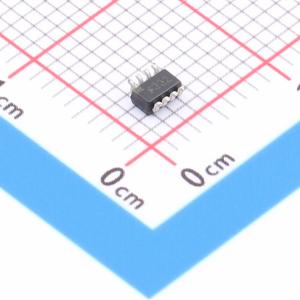

AD5640BRJZ-2500RL7

AD5620/AD5640/AD5660 是低功耗、单通道、12/14/16 位、带缓冲电压输出的数模转换器（DAC），设计上保证单调。 AD5620/AD5640/AD5660 - 1 器件内置一个 1.25 V、5 ppm/℃ 的基准源，提供 2.5 V 的满量程输出电压范围。AD5620/AD5640/AD5660 - 2 - 3 器件内置一个 2.5 V、5 ppm/℃ 的基准源，提供 5 V 的满量程输出电压范围。每个器件对应的基准源可从 VREFOUT 引脚获取。 这些器件集成了上电复位电路，确保 DAC 输出在上电时为 0 V（AD5620/AD5640/AD5660 - 1 - 2）或中量程（AD5620 - 3 和 AD5660 - 3），并保持该状态直至进行有效写入操作。器件具备掉电功能，在 5 V 电源下可将器件电流消耗降至 480 nA，且在掉电模式下提供软件可选的输出负载。在 5 V 电源下功耗为 2.5 mW，掉电模式下降至 1 μW。 AD5620/AD5640/AD5660 的片内精密输出放大器可实现轨到轨输出摆幅。对于远程传感应用，用户可使用输出放大器的反相输入端。AD5620/AD5640/AD5660 采用通用的三线串行接口，时钟速率最高可达 30 MHz，兼容标准 SPI、QSPI、MICROWIRE 和 DSP 接口标准。

• 低功耗单通道微功耗 DAC
  • AD5660：16 位
  • AD5640：14 位
  • AD5620：12 位
• 保证 12 位精度
• 片内 1.25 V/2.5 V、5 ppm/℃ 基准源
• 小型 8 引脚 SOT - 23、MSOP 和 LFCSP 封装
• 掉电电流：5 V 时为 480 nA，3 V 时为 200 nA
• 3 V/5 V 单电源供电
• 设计上保证 16 位单调
• 上电复位至零/中量程
• 3 种掉电功能
• 带施密特触发输入的串行接口
• 轨到轨操作
• SYNC 中断功能

• 过程控制
• 数据采集系统
• 便携式电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
