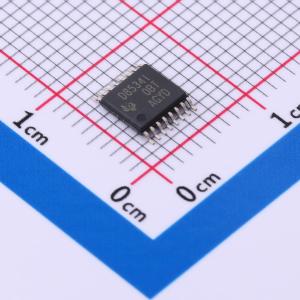

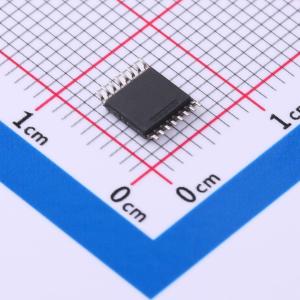

温馨提醒：图片仅供参考，商品以实物为准
DAC8534IPWR
四通道、低功耗、串行输入数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC8534 2.7V 至 5.5V 四通道 16 位串行输入 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC8534IPWR
- 商品编号
- C2679967
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 4 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 10us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 静态电流 | 950uA |
商品概述
DAC8534 是一款四通道、16 位数字-to-模拟转换器（DAC），具备低功耗运行特性和灵活的串行主机接口。每个片上精密输出放大器可在 2.7V 至 5.5V 的电源范围内实现轨到轨输出摆幅。该器件支持标准的 3 线串行接口，当 VDD = 5V 时，输入数据时钟频率最高可达 30MHz。 DAC8534 需要一个外部参考电压来设置每个 DAC 通道的输出范围。器件中还集成了上电复位电路，可确保 DAC 输出在上电时处于零刻度，并保持该状态直至进行有效写入操作。DAC8534 提供了按通道关断电源的功能，可通过串行接口访问，在 5V 电压下，每个通道的电流消耗可降至 200nA。 该器件在正常运行时的低功耗特性使其非常适合便携式电池供电设备和其他低功耗应用。在 5V 电压下，功耗为 5mW，在关断模式下可降至 4μW。 DAC8534 采用 TSSOP - 16 封装，指定的工作温度范围为 - 40℃ 至 + 105℃。
商品特性
- 电源：+2.7V 至 +5.5V
- 微功耗运行：5V 时为 950μA
- 16 位全温度范围单调特性
- 建立时间：10μs 至 ±0.003% FSR
- 超低交流串扰：典型值为 - 100dB
- 上电复位至零刻度
- 具备轨到轨操作的片上输出缓冲放大器
- 双缓冲输入架构
- 同步或顺序输出更新及关断电源
- 16 通道广播功能
- 施密特触发输入
- TSSOP - 16 封装
应用领域
- 便携式仪器
- 闭环伺服控制
- 过程控制
- 数据采集系统
- 可编程衰减
- 计算机外设
