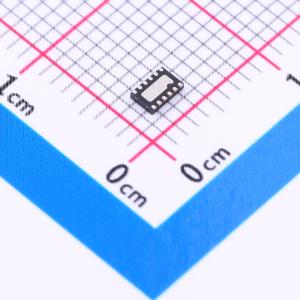

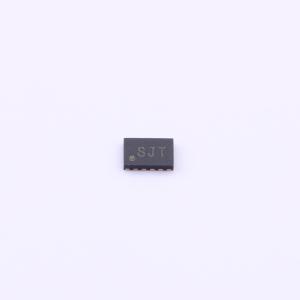

温馨提醒：图片仅供参考，商品以实物为准
DAC7551ZTDRNRQ1
DAC7551-Q1 12位超低毛刺脉冲电电压输出数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC7551-Q1 汽车类 12 位超低毛刺脉冲电压输出数模转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC7551ZTDRNRQ1
- 商品编号
- C2679458
- 商品封装
- USON-12-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 1 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 5us | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.35LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 50MHz | |
| 静态电流 | 50nA |
商品概述
DAC7551-Q1 器件是一款单通道电压输出数模转换器(DAC)，它具有优异的线性和单调性，并且采用一种专有架构可以最大限度减小毛刺脉冲能量。DAC7551-Q1 器件功耗很低，可通过2.7V 到5.5V 的单电源供电运行。DAC7551-Q1 输出放大器可驱动2kΩ、200pF的轨到轨负载，稳定时间仅为5μs。其输出范围通过外部电压基准进行设置。 3 线串行接口可以高达50MHz 的时钟速率运行且与SPI、QSPI、microwire 和DSP 接口标准兼容。该器件集成有上电复位(POR) 电路，可确保在器件发生有效写入周期之前，将DAC 输出电压保持为0V，其包含的断电功能可使器件的电流消耗降至2μA 以下。 DAC7551-Q1 器件体积小，功耗低，是电池供电便携式应用的理想选择。其功耗典型值在5V 时为0.5mW ，在3V 时为0.23mW ，在断电模式下降至1μW。
商品特性
- 符合汽车应用要求
- 相对精度(INL)：±0.35 LSB
- 超低毛刺脉冲能量：0.1nV-s
- 低功耗运行：2.7V 时为100μA
- 上电复位为零量程
- 电源：2.7V 至5.5V 单一电源
- 断电：2.7V 时为0.05μA
- 12 位线性和单调性
- 轨到轨电压输出
- 稳定时间：5μs（最大）
- 具有施密特触发输入的SPI 兼容串行接口：高达50MHz
- 菊花链功能
- 异步硬件清除为零量程
- 特定温度范围：-40°C 至 +105°C
- 小型2mm×3mm 12 引脚USON 封装
- 名称带Z 后缀的器件改善了分层现象
应用领域
- 便携式电池供电仪器数字增益和偏移调整
- 可编程电压源和电流源
- 可编程衰减器
- 工业过程控制
- ADAS 雷达应用
- 碰撞预警
- 盲点检测
