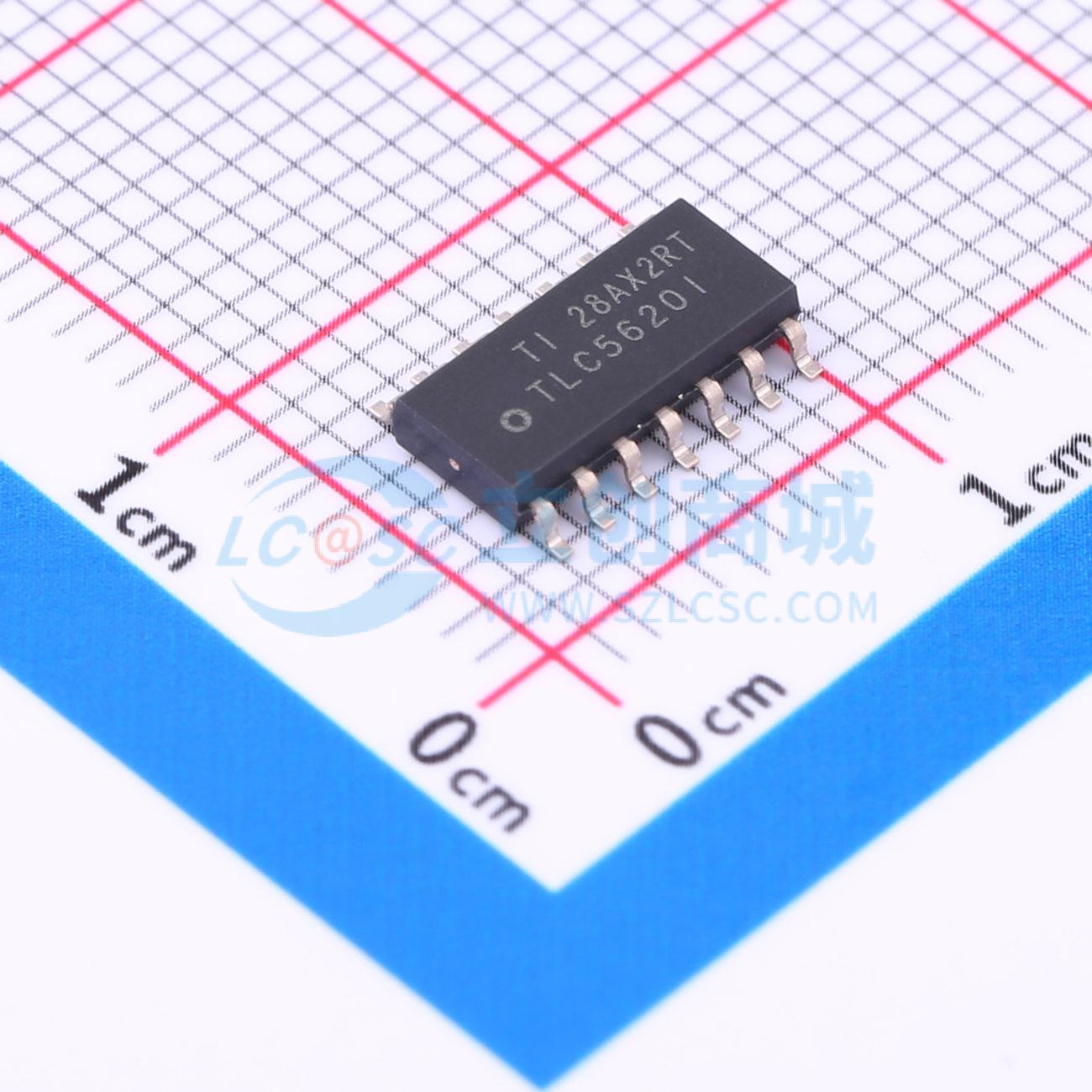

温馨提醒：图片仅供参考，商品以实物为准

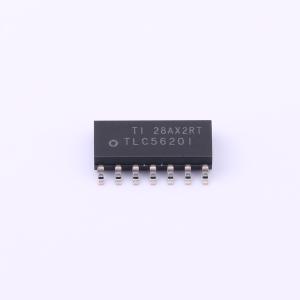

TLC5620IDR
四个8位电压输出DAC 5伏单电源操作 串行接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5620 具有串行输入、可编程 1x 或 2x 输出、同步更新、低功耗的 8 位、10us 四通道 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5620IDR
- 商品编号
- C2679464
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 4 | |
| 接口类型 | 串行 | |
| 工作电压 | 4.75V~5.25V | |
| 稳定时间 | 10us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 1MHz | |
| 静态电流 | 2mA |
商品概述
TLC5620C和TLC5620I是四通道8位电压输出数模转换器（DAC），具有缓冲参考输入（高阻抗）。这些DAC产生的输出电压范围在参考电压的一倍或两倍与地之间，且具有单调性。该器件使用简单，采用5V单电源供电。内置上电复位功能，确保启动条件可重复。 TLC5620C和TLC5620I通过一个简单的三线串行总线进行数字控制，该总线与CMOS兼容，可轻松与所有流行的微处理器和微控制器设备接口。11位命令字包括8位数据、2位DAC选择位和1位范围位，后者允许在1倍或2倍输出范围之间进行选择。DAC寄存器采用双缓冲，允许将一组完整的新值写入设备，然后通过LDAC控制同时更新所有DAC输出。数字输入采用施密特触发器，具有高抗噪能力。 14引脚小外形（D）封装可在空间受限的应用中对模拟功能进行数字控制。TLC5620C的工作温度范围为0℃至70℃，TLC5620I的工作温度范围为 -40℃至85℃。TLC5620C和TLC5620I无需外部微调。
商品特性
- 四个8位电压输出DAC
- 5V单电源供电
- 串行接口
- 高阻抗参考输入
- 可编程1倍或2倍输出范围
- 同步更新功能
- 内置上电复位
- 低功耗
- 半缓冲输出
应用领域
- 可编程电压源
- 数控放大器/衰减器
- 移动通信
- 自动测试设备
- 过程监测与控制
- 信号合成
