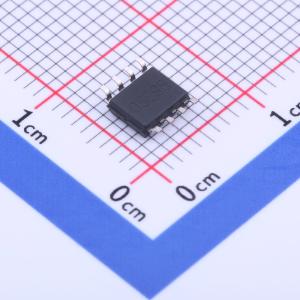

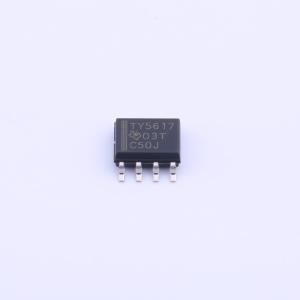

TLV5617AIDR
2.7V至5.5V低功耗双路10位带掉电功能数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV5617A 具有串行输入、可编程稳定时间的 10 位、2.5us 双通道 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV5617AIDR
- 商品编号
- C2679463
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 10位 | |
| 通道数 | 2 | |
| 接口类型 | SPI；QSPI；MICROWIRE | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 3us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.7LSB | |
| 工作温度 | -40℃~+85℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 1.25MHz | |
| 静态电流 | 1uA |
商品概述
TLV5617A是一款双路10位电压输出数模转换器（DAC），具备灵活的三线串行接口。该串行接口与TMS320、SPI、QSPI和Microwire串行端口兼容。它通过一个包含4位控制位和10位数据位的16位串行字符串进行编程。
商品特性
- 双路10位电压输出DAC
- 可编程建立时间——快速模式下为3 μs，慢速模式下为10 μs
- 与TMS320和SPI串行端口兼容
- 典型差分非线性 < 0.1 LSB
- 全温度范围内单调
- 可直接替代TLC5617A
应用领域
- 数字伺服控制环路
- 数字失调和增益调整
- 工业过程控制
- 机器和运动控制设备
- 大容量存储设备
