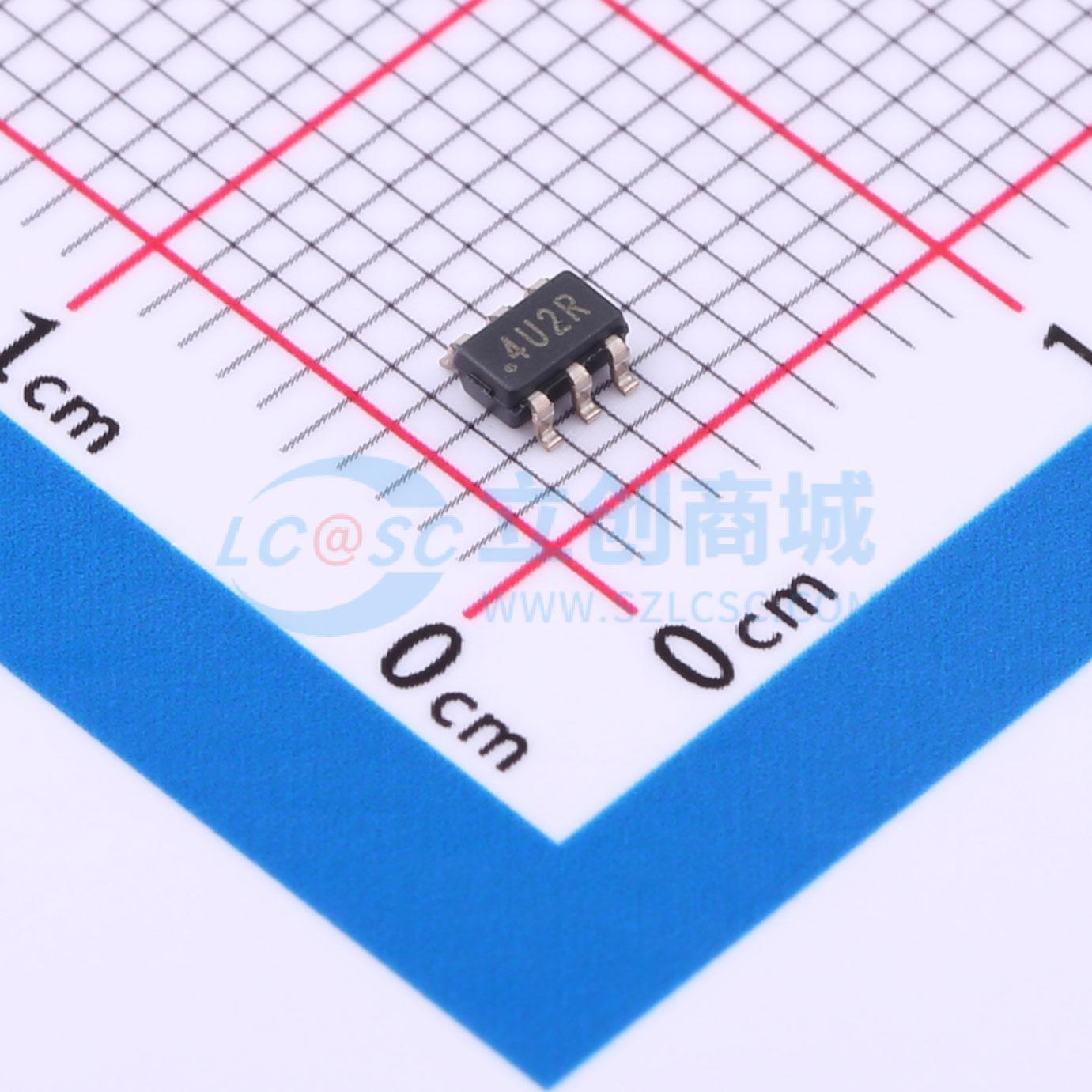

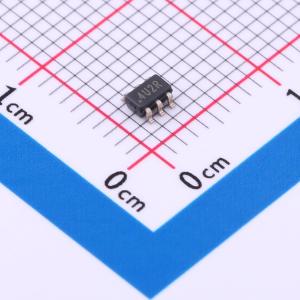

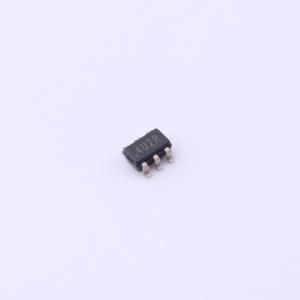

温馨提醒：图片仅供参考，商品以实物为准
IW3622-00
IW3622-00
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW3622-00
- 商品编号
- C2679043
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | 72kHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 拓扑结构 | 反激；升压；降压 | |
| 工作温度 | -40℃~+150℃ |
商品概述
iW3622是一款高性能的单级AC/DC电源控制器，适用于具有功率因数（PF）校正的LED灯具。该器件采用数字控制技术，在PWM反激/升降压电源中构建独特的控制方式，以实现高功率因数的同时最小化LED电流纹波。这种独特的控制方法使用户能够在单级设计中权衡PF和LED电流纹波之间做出选择。它能在线路和负载变化时实现优秀的LED电流调节，而无需次级反馈电路。内置的温度传感器与控制逻辑可以实时自动调整输出电流，在此过程中不会出现可见闪烁。或者，外部NTC热敏电阻被放置在设计中的热点附近，通过降低LED电流以类似的方式提供热保护。iW3622工作在准谐振模式下，提供了高效率以及多个关键内置保护特性，同时减少了外部组件数量，简化了EMI设计，并降低了总材料成本。它还消除了对环路补偿组件的需求，同时在所有工作条件下保持稳定性。
Dialog的创新专有技术使iW3622在小巧的SOT-23封装中发挥最大性能。iW3622提供了两个多功能引脚，允许用户根据需要配置PF和LED电流降额，且不会影响成本或尺寸，从而提供了设计灵活性。除了通过NTC电阻提供温度感应外，MULTI引脚还启用了主动启动方案，以实现最短的启动时间而不牺牲活动效率。
应用领域
- 固态LED照明
- LED照明镇流器
