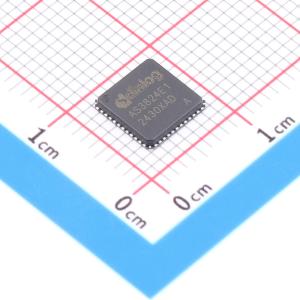

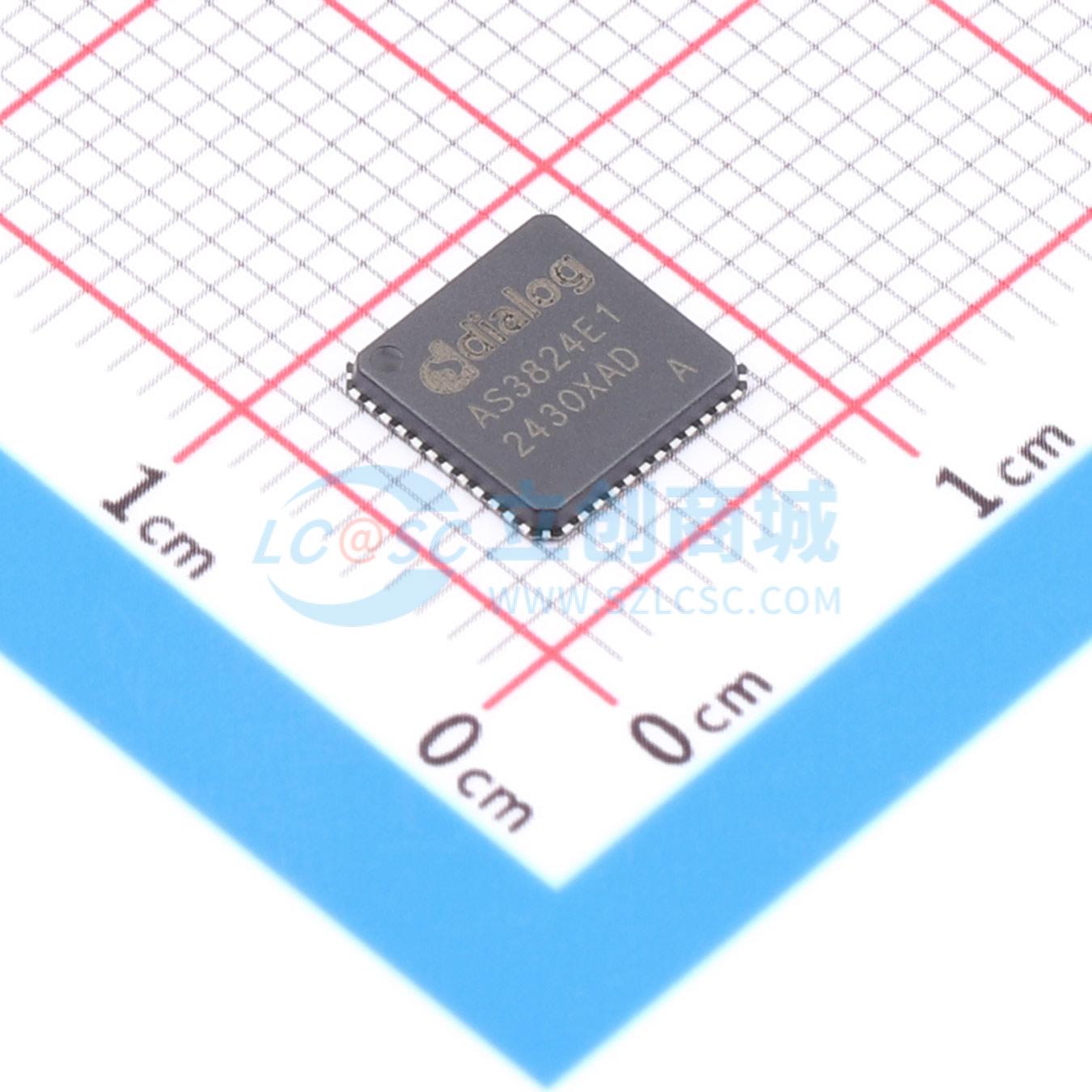

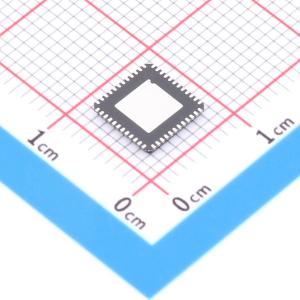

AS3824E1-ZQFT

AS3824E1 ZQFT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是用于 LCD 背光面板的 16 通道高精度 LED 控制器。动态功率反馈控制外部电源，以确保最佳效率。一个高精度全局 10 位 DAC 可用于设置 LED 电流，每个通道都有自己的附加 8 位 DAC，以提高 LED 背光系统的动态范围。每个通道都配备了一个独立的 PWM 发生器，也可以与外部同步信号（VSYNC）同步。快速模式支持最小 PWM 占空比操作，有助于进一步降低现代 LED 背光系统的能耗。PWM 发生器时钟可以在内部生成（DPLL），也可以将外部时钟源连接到 HSYNC 输入。内置安全功能包括热关断以及 LED 开路和短路检测。该设备可通过串行接口（SPI）进行编程。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: AS3824E1-ZQFT
商品编号: C2679270
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

商品概述

AS3824 是一款用于 LCD 背光面板的 16 通道高精度 LED 控制器。动态功率反馈控制外部电源以确保最佳效率。一个高精度的全局 10 位 DAC 可用于设置 LED 电流，每个通道还具有额外的 8 位 DAC 以增强 LED 背光系统的动态范围。每个通道都配备了一个独立的 PWM 生成器，也可以与外部同步信号（VSYNC）同步。快速模式支持最小 PWM 占空比操作，有助于进一步降低现代 LED 背光系统的能耗。PWM 生成器时钟可以内部生成（DPLL），也可以通过 HSYNC 输入连接外部时钟源。内置的安全特性包括热关断以及开路和短路 LED 检测。该设备可通过串行接口（SPI）进行编程。

应用领域

电信（PC，电子记事本）
测量和测试设备
工业控制
安全设备
高速检测机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~5.5V
	开关频率	-
	通道数	16
	调光	PWM

	属性	参数值
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-20℃~+115℃
	开关管(内置/外置)	外置
	恒流精度	5‰
