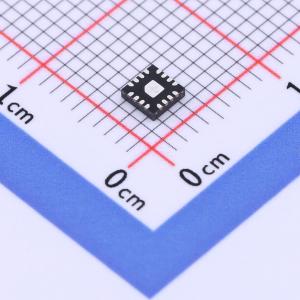

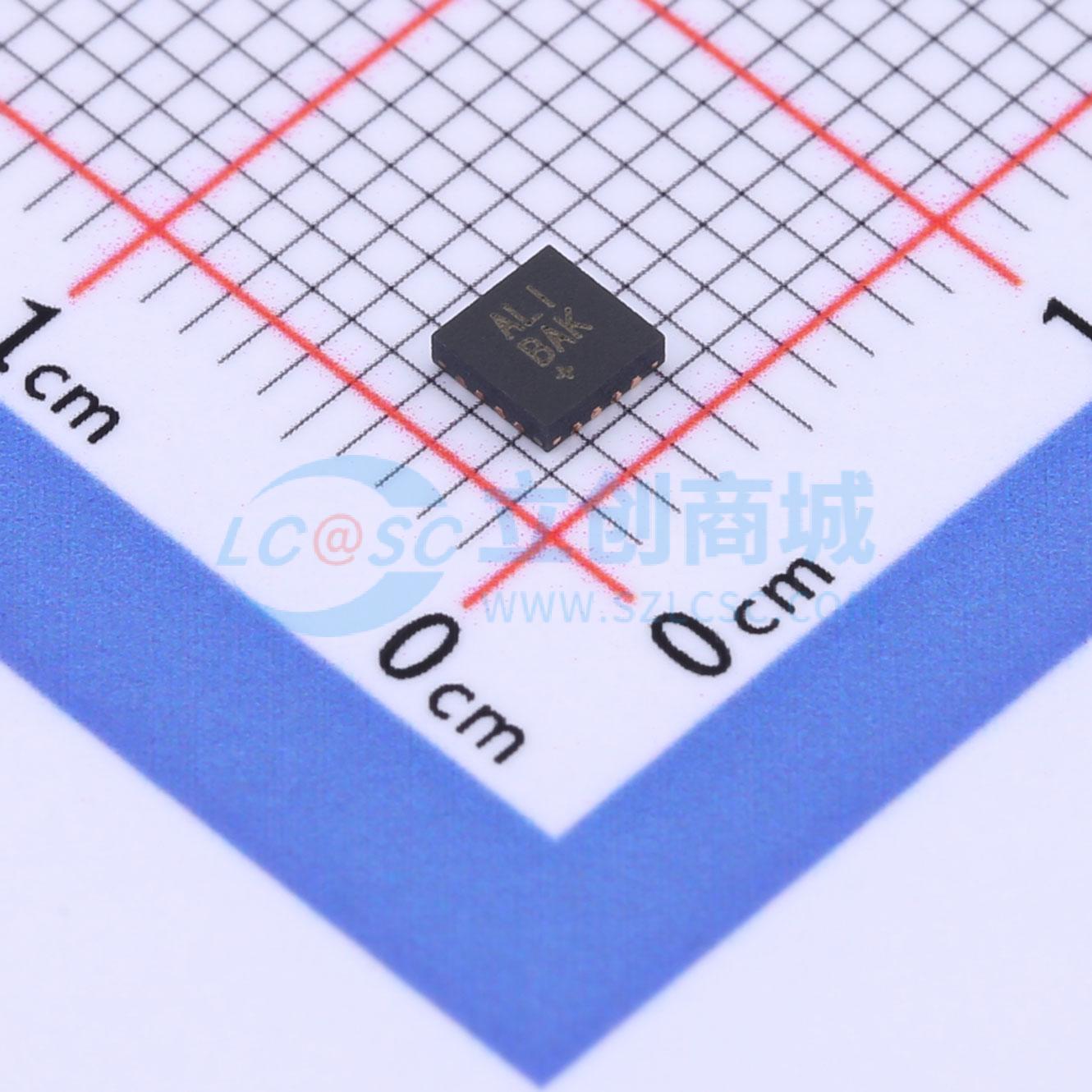

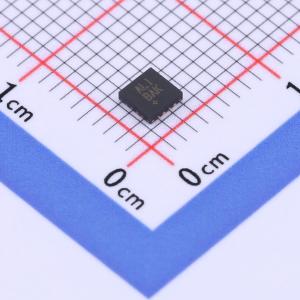

MAX20078ATE+T
高压同步 n 通道 MOSFET 控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 同步buck、高亮度LED控制器、业界第一款具有超快响应和伪定频调节器的汽车级Buck控制器
- 商品型号
- MAX20078ATE+T
- 商品编号
- C2679291
- 商品封装
- TQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~65V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
MAX20078是一款适用于高电流降压LED驱动器的高压同步n沟道MOSFET控制器。该器件采用专有的平均电流模式控制方案来调节电感电流。这种控制方法无需任何控制环路补偿，同时保持几乎恒定的开关频率。通过检测底部同步n沟道MOSFET中的电流来实现电感电流检测，在高电压下不需要任何电流检测。该器件可在4.5V至65V的宽输入电压范围内工作。该器件设计用于高频操作，最高可在1MHz的开关频率下运行。高低侧栅极驱动器具有2A的峰值源和沉电流能力。驱动块还包括一个逻辑电路，提供自适应非重叠时间，以防止在转换过程中出现直通电流。该器件包括模拟调光和PWM调光。该器件包含一个5V VCC稳压器，能够为外部电路提供10mA的电流。该器件还包括一个电流监测器，提供与电感电流成比例的模拟电压。该器件有一个故障标志，指示输出端的开路和短路。保护功能包括电感电流限制保护、过压保护和热关断。MAX20078提供节省空间（3mm x 3mm）的16引脚TQFN封装或16引脚TSSOP封装，并规定在-45°C至+125°C的汽车温度范围内工作。
应用领域
- 汽车前灯
- 汽车矩阵灯
- 抬头显示器
- 恒流调节器
