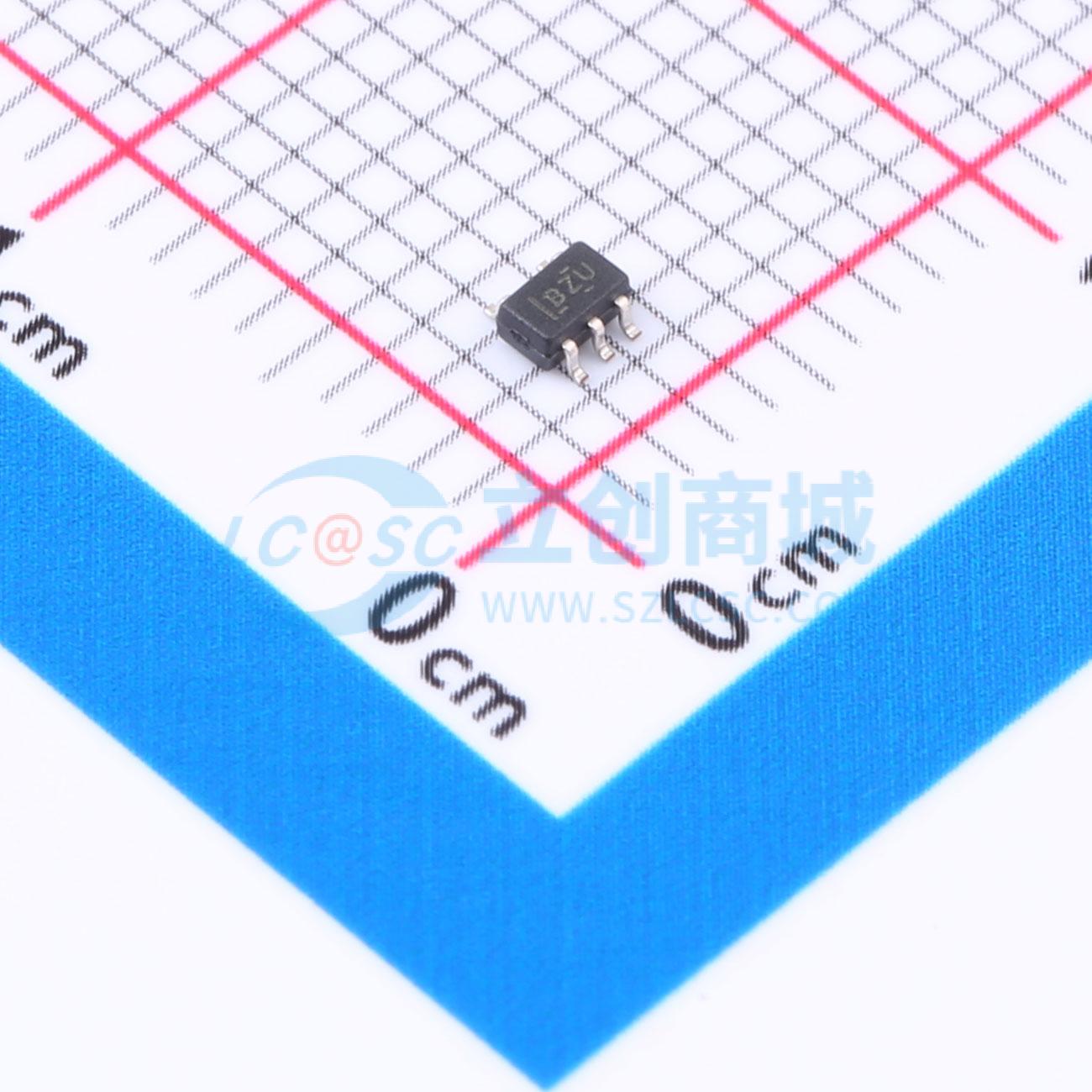

温馨提醒：图片仅供参考，商品以实物为准

SN74AUP1G17MDCKREP

低功耗单施密特触发器缓冲器

描述: SN74AUP1G17-EP 具有施密特触发输入的增强型产品单路 0.8V 至 3.6V 低功耗缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUP1G17MDCKREP
商品编号: C2675880
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

AUP系列是面向电池供电便携应用低功耗需求的解决方案，在整个0.8V至3.6V工作电压范围内可保持极低的静态功耗与动态功耗，可延长电池使用寿命，具备良好的信号完整性。该器件为带有施密特触发输入的独立门电路，可适配缓慢输入跳变，提升输入开关抗干扰能力。该器件支持部分掉电应用，Ioff电路可关闭输出，避免器件断电时产生有害的回流电流，提供多种封装选择。

商品特性

可控基线
增强型DMS支持，提供产品变更通知
提供NanoStar和NanoFree封装
低静态功耗，最大Icc为0.9μA
低动态功耗，3.3V下典型Cpd为4.4pF
低输入电容，Ci为1.5pF
低噪声，过冲与下冲小于Vcc的10%
Ioff支持部分掉电模式操作
内置施密特触发输入
宽工作电压范围，为0.8V~3.6V
针对3.3V工作优化
支持3.6V I/O容差，可适配混合模式信号操作
3.3V下最大传播延迟tpd为5.1ns
闭锁性能超过100mA，符合JESD 78 II类标准
ESD性能符合JESD 22测试标准
可满足2000V人体模型、200V机器模型、1000V带电器件模型ESD要求
人体模型ESD防护超过5000V
元器件符合JEDEC及行业标准鉴定，可保证宽温度范围下可靠运行

应用领域

适用于点对点应用
适用于电池供电便携式设备

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	推挽式
	工作电压	0.8V~3.6V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	系列	74AUP
	工作温度	-55℃~+125℃
	静态电流(Iq)	900nA
	传播延迟(tpd)	3.6ns@3.3V,50pF
	功能特性	掉电隔离
