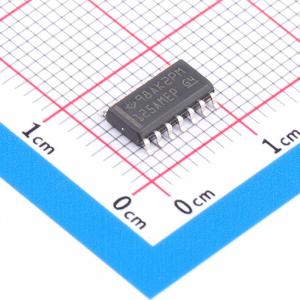

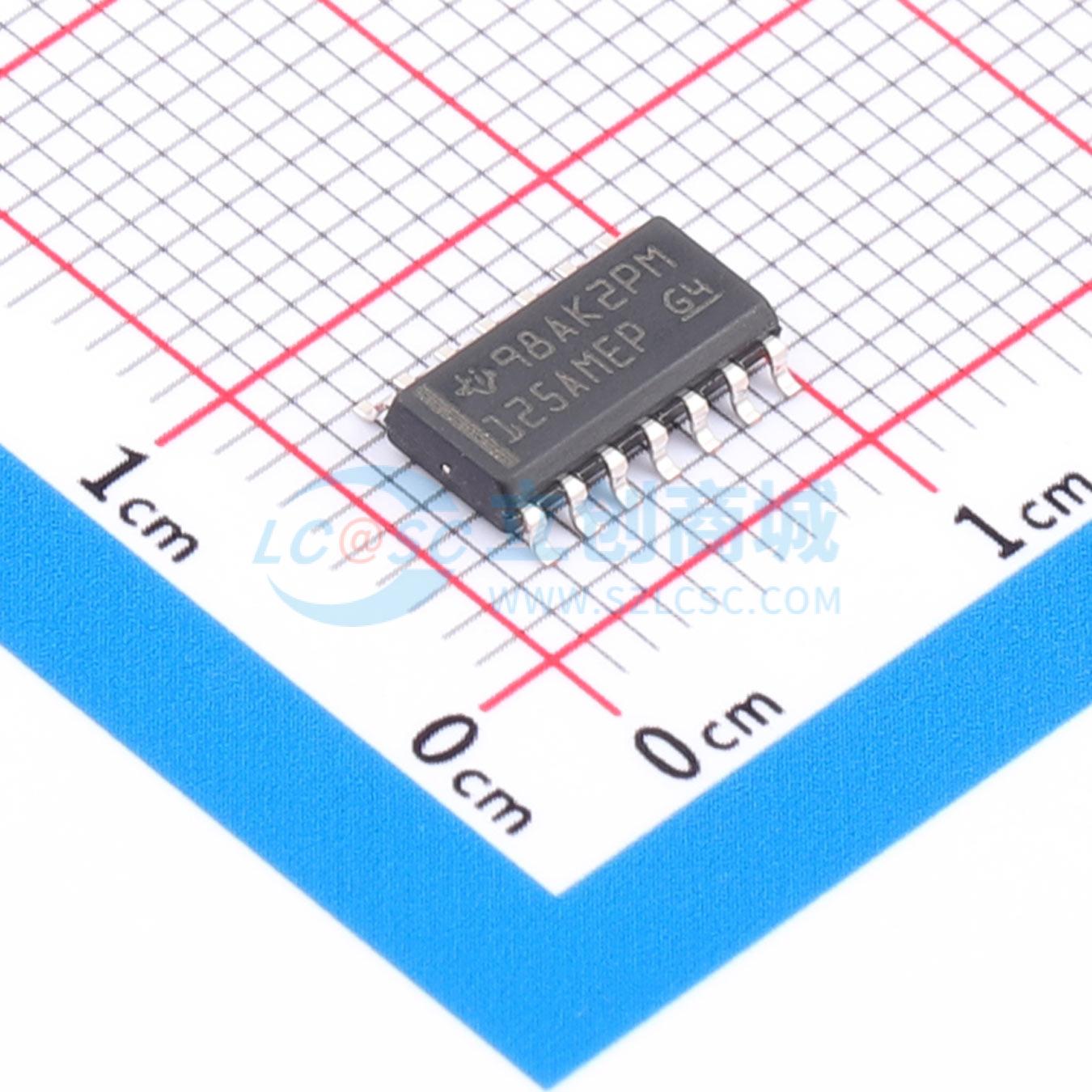

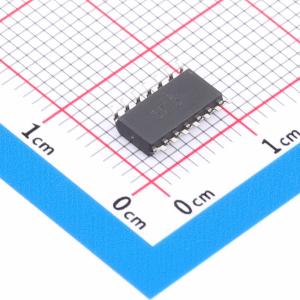

SN74LVC125AMDREP

四总线缓冲门，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC125A-EP 具有三态输出的增强型产品四通道 1.65V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC125AMDREP
商品编号: C2675882
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.51克(g)

商品参数

商品概述

这款四路总线缓冲门设计用于VCC为1.65 V至3.6 V的工作场景。SN74LVC125A带有带三态输出的独立线路驱动器。当相关输出使能（OE）输入为高电平时，每个输出都会被禁用。为了确保上电或掉电期间的高阻态，应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。输入可由3.3 V或5 V器件驱动。该特性允许该器件在混合3.3 V/5 V系统环境中用作转换器。

商品特性

受控基线，同一组装/测试站点，同一制造站点
增强型缩减生产源(DMS)支持
增强型产品变更通知
合格记录，组件鉴定符合JEDEC及行业标准，确保宽温度范围内的可靠运行，测试包括但不限于:高加速应力测试(HAST)、偏置85/85、温度循环、高压釜或无偏置HAST、电迁移、键合金属间寿命和模塑化合物寿命。此类鉴定测试不代表可证明该组件可在超出规定性能和环境限制的条件下使用
工作电压范围为1.65 V 至 3.6 V
输入可承受电压最高至5.5 V
3.3 V下最大tpd为4.8 ns
典型VOLP（输出接地反弹）在VCC = 3.3 V，TA = 25℃时 < 0.8 V
典型VOHV（输出VOH下冲）在VCC = 3.3 V，TA = 25℃时 > 2 V
锁存性能超过JESD 17规定的250 mA
ESD防护超过JESD 22标准
2000-V 人体模型(A114-A)
200-V 机器模型(A115-A)
1000-V 带电器件模型(C101)

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVC
	工作温度	-55℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.8ns@3.6V,50pF
	功能特性	输出使能；电平转换
