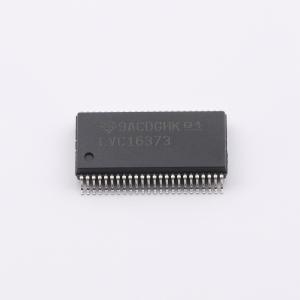

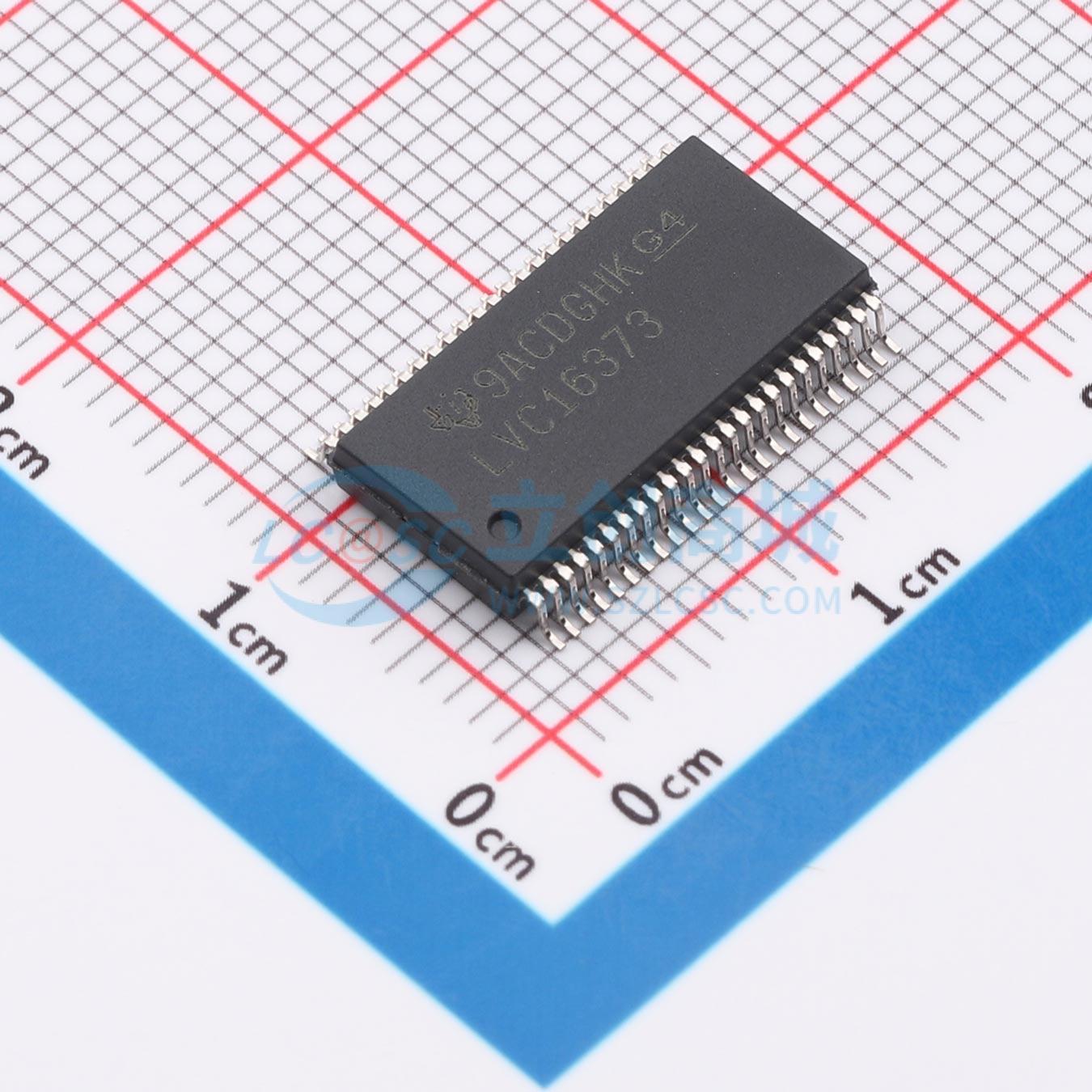

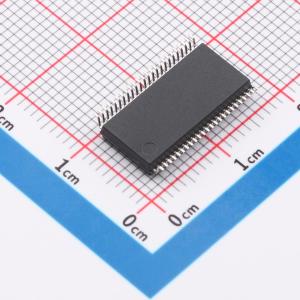

SN74LVC16373DLR实物图
  • SN74LVC16373DLR商品缩略图
  • SN74LVC16373DLR商品缩略图
  • SN74LVC16373DLR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC16373DLR

三态输出D型锁存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC16373 具有三态输出的 16 位透明 D 类锁存器
品牌名称
TI(德州仪器)
商品型号
SN74LVC16373DLR
商品编号
C2675293
商品封装
SSOP-48-300mil​
包装方式
编带
商品毛重
0.66克(g)

商品参数

属性参数值
商品目录锁存器
逻辑类型D型锁存器
输出类型三态
工作电压1.65V~3.6V
通道数16
拉电流(IOH)24mA
灌电流(IOL)24mA
属性参数值
传播延迟(tpd)2.1ns
系列74LVC
工作温度-40℃~+85℃
建立时间2ns
保持时间2ns
静态电流(Iq)40uA

商品概述

这是一款设计用于2.7V至3.6V VCC工作电压的16位透明D型锁存器。SN74LVC16373可以用作两个8位锁存器或一个16位锁存器。当锁存使能(LE)输入为高电平时,Q输出跟随数据(D)输入;当LE变为低电平时,Q输出锁存D输入建立的电平。带缓冲的输出使能(OE)输入可用于将输出置于正常逻辑状态(高或低逻辑电平)或高阻态。在高阻态下,输出不会对总线线路产生明显负载或驱动。高阻态和增强的驱动能力使其无需接口或上拉组件即可驱动总线线路。OE不影响锁存器的内部操作,当输出处于高阻态时,旧数据可以保留,也可以输入新数据。为了确保上电或断电过程中的高阻态,应通过上拉电阻连接到VCC;电阻的最小值由驱动器的灌电流能力决定。集成有源总线保持电路,可将未使用或悬空的数据输入保持在有效逻辑电平。SN74LVC16373的工作温度范围为-40℃至85℃。

商品特性

  • 属于Texas Instruments Widebus家族成员
  • 采用EPIC(增强性能注入CMOS)亚微米工艺
  • 典型输出接地反弹VOLP小于0.8 V,测试条件为VCC = 3.3 V、TA = 25℃
  • 典型输出VOH下冲VOHV大于2 V,测试条件为VCC = 3.3 V、TA = 25℃
  • 闩锁性能超过JEDEC标准JESD-17规定的250mA
  • 数据输入带有总线保持,无需外部上拉/下拉电阻
  • 封装选项包含塑料300密耳窄体小外形(DL)封装和薄型窄体小外形(DGG)封装

应用领域

  • 缓冲寄存器
  • I/O端口
  • 双向总线驱动器
  • 工作寄存器
