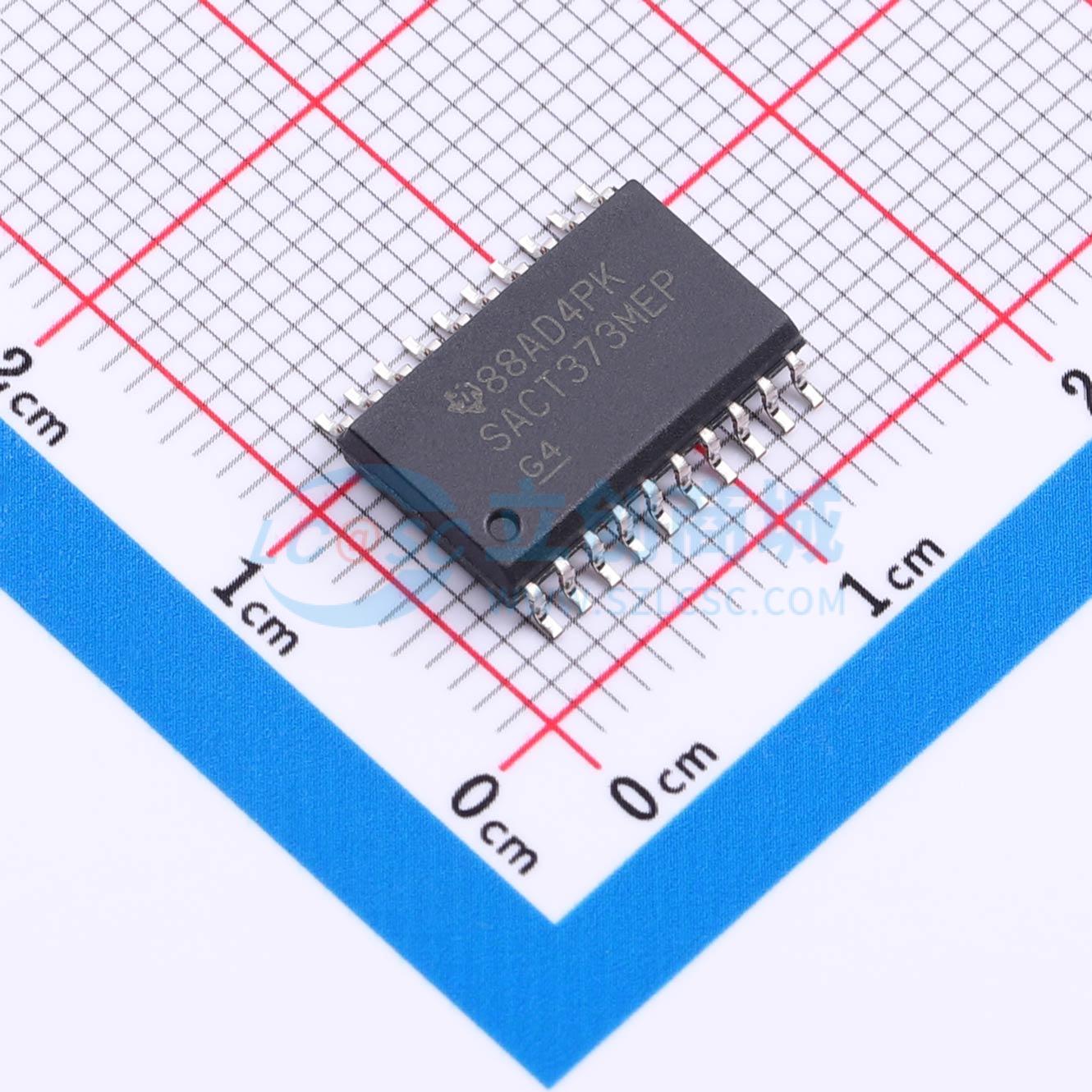

SN74ACT373MDWREP实物图

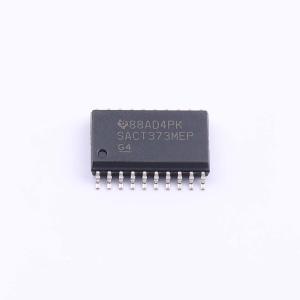

  • SN74ACT373MDWREP商品缩略图

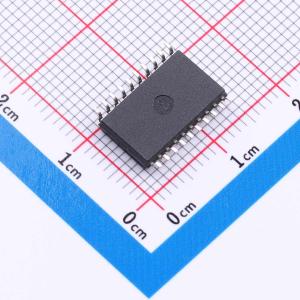

  • SN74ACT373MDWREP商品缩略图
  • SN74ACT373MDWREP商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74ACT373MDWREP

三态输出D型锁存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74ACT373-EP 具有三态输出的增强型产品八路 D 类透明锁存器
品牌名称
TI(德州仪器)
商品型号
SN74ACT373MDWREP
商品编号
C2675299
商品封装
SOIC-20-300mil​
包装方式
编带
商品毛重
0.94克(g)

商品参数

属性参数值
商品目录锁存器
逻辑类型D型锁存器
输出类型三态
工作电压4.5V~5.5V
通道数8
拉电流(IOH)24mA
灌电流(IOL)24mA
属性参数值
传播延迟(tpd)8.5ns
系列74ACT
工作温度-55℃~+125℃
建立时间7ns
保持时间0ns
静态电流(Iq)80uA

商品概述

这款8位锁存器带有三态输出,专为驱动高容性或相对低阻抗负载设计。该器件特别适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。八个锁存器为D型透明锁存器。当锁存使能(LE)输入为高电平时,Q输出跟随数据(D)输入。当LE变为低电平时,Q输出锁存D输入建立的逻辑电平。带缓冲的输出使能(OE)输入可用于将八个输出置于正常逻辑状态(高或低逻辑电平)或高阻态。在高阻态下,输出不会对总线线路产生明显负载或驱动。高阻态和增强的驱动能力使其无需接口或上拉元件即可驱动总线组织系统中的总线线路。OE不影响锁存器的内部操作。输出处于高阻态时,旧数据可以保留,也可以输入新数据。为确保上电或掉电期间保持高阻态,OE应通过上拉电阻连接到VCC;电阻的最小值由驱动器的灌电流能力决定。

商品特性

  • 受控基线
  • 一个装配/测试站点,一个制造站点
  • 扩展温度性能范围为-55℃至125℃
  • 增强型缩减制造源(DMS)支持
  • 增强型产品变更通知
  • 合格溯源
  • 4.5 V 至 5.5 V VCC 工作
  • 输入可承受最高5.5 V电压
  • 5 V下最大tpd为10 ns
  • 输入与TTL电压兼容

应用领域

  • 缓冲寄存器
  • I/O端口
  • 双向总线驱动器
  • 工作寄存器
