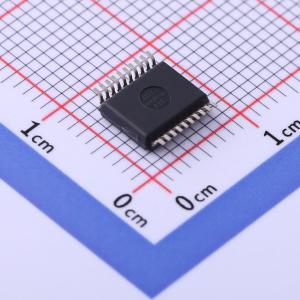

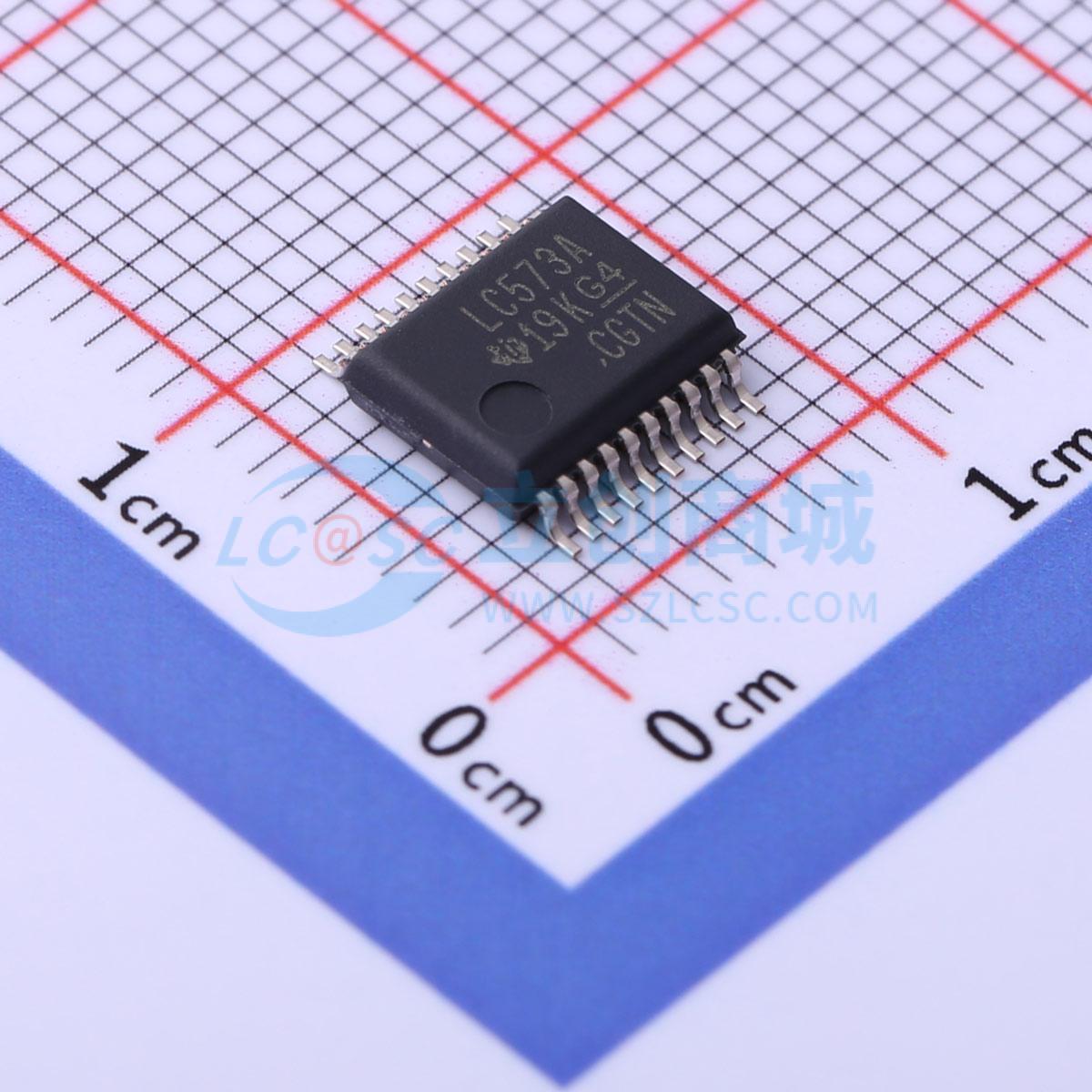

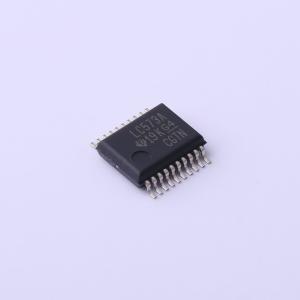

SN74LVC573ADBR

三态输出D型锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC573A 具有三态输出的八路透明 D 类锁存器
品牌名称: TI(德州仪器)
商品型号: SN74LVC573ADBR
商品编号: C2675305
商品封装: SSOP-20-208mil
包装方式: 编带
商品毛重: 0.459克(g)

商品参数

商品概述

SNx4LVC573A是带有三态输出的八进制透明D型锁存器，其中SN54LVC573A针对2.7V至3.6V VCC工作场景设计，SN74LVC573A针对1.65V至3.6V VCC工作场景设计。该器件的三态输出专门设计用于驱动高电容或相对低阻抗负载，特别适合用于实现缓冲寄存器、输入输出端口、双向总线驱动器和工作寄存器。

商品特性

工作电压范围为1.65V至3.6V
输入可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为6.9ns
VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
VCC=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2V
所有端口支持混合模式信号操作，可实现5V输入输出电压搭配3.3V VCC工作
Ioff支持热插入、部分掉电模式和反向驱动保护
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准要求，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V

应用领域

服务器
个人电脑、笔记本电脑
网络交换机
健康健身/可穿戴设备
电信基础设施
电子销售点设备

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	1.65V~3.6V
	通道数	8
	拉电流(IOH)	24mA
	灌电流(IOL)	24mA

	属性	参数值
	传播延迟(tpd)	2ns
	系列	74LVC
	工作温度	-40℃~+85℃
	建立时间	2ns
	保持时间	1.5ns
	静态电流(Iq)	10uA
