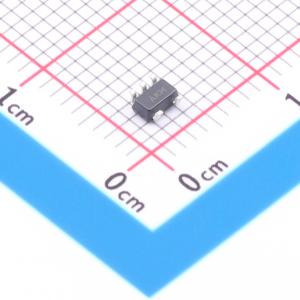

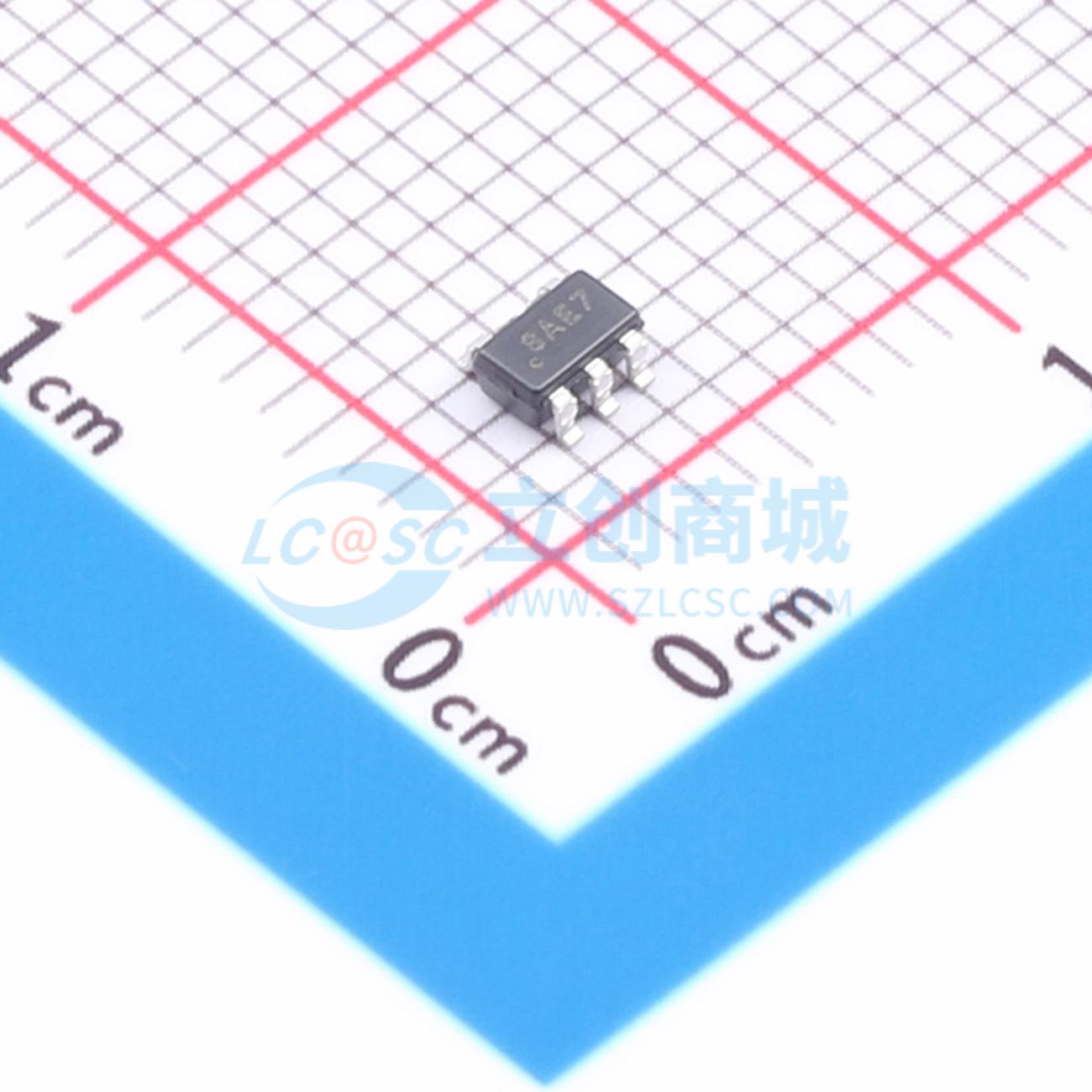

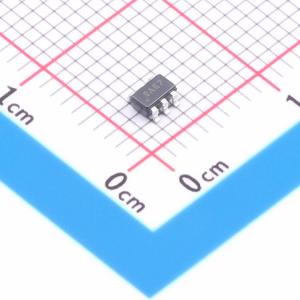

ISL88694IH5Z-TK

ISL88694 SMBus加速器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ISL88694 SMBus加速器（SMA）是一款双主动上拉总线端接器，旨在提高SMBus或类似2线串行总线接口上的数据传输速度。ISL88694也与I2C串行总线兼容。SMA通过每通道两个内部电压参考和两个比较器来检测上升输入转换。当数据线上的电压超过第一个阈值（VTRIPL）时，增强的上拉电流源被激活以加速转换。当电压超过第二个阈值（VTRIPH）时，增强的上拉电流源被停用，在线上留下275μA的主动上拉电流。当两个通道均为高电平时，两线的上拉电流减少到100μA以节省功耗。内部逻辑确保在下降转换期间不会激活主动和增强上拉电流源。VTRIPH的水平由相对于VDD的带隙电压控制。这一特性使得所有电源电压在2.7V至5.5V之间时开关行为保持不变。每个通道上的噪声滤波器防止电路响应未超过电压-时间阈值的输入转换。要激活增强电路，输入必须超过VTRIPL 100Vns（典型值）。尽管存在多个设备的电容负载和/或长PCB走线，SMA允许总线以高达100kHz的频率运行。加速器引脚上的增强ESD保护保证能够承受8kV ESD（HBM）事件。由于SMBus及其多设备节点处输入电容的分布电容，SMBus加速器在SMBus应用中提供了关键功能。通过集成SMA，使用SMBus或I2C的系统可以可靠地增加其总线负载而不会导致数据丢失的风险。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL88694IH5Z-TK
商品编号: C2675068
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ISL88694 SMBus加速器（SMA）是一款双主动上拉总线端接器，旨在提高SMBus或类似2线串行总线接口上的数据传输速度。ISL88694也与I2C串行总线兼容。

SMA通过每通道两个内部电压参考和两个比较器来检测上升输入转换。当数据线上的电压超过第一个阈值（VTRIPL）时，增强的上拉电流源被激活以加速转换。当电压超过第二个阈值（VTRIPH）时，增强的上拉电流源被停用，在线上留下275μA的主动上拉电流。当两个通道均为高电平时，两线的上拉电流减少到100μA以节省功耗。内部逻辑确保在下降转换期间不会激活主动和增强上拉电流源。

VTRIPH的水平由相对于VDD的带隙电压控制。这一特性使得所有电源电压在2.7V至5.5V之间时开关行为保持不变。

每个通道上的噪声滤波器防止电路响应未超过电压-时间阈值的输入转换。要激活增强电路，输入必须超过VTRIPL 100Vns（典型值）。

尽管存在多个设备的电容负载和/或长PCB走线，SMA允许总线以高达100kHz的频率运行。加速器引脚上的增强ESD保护保证能够承受8kV ESD（HBM）事件。

由于SMBus及其多设备节点处输入电容的分布电容，SMBus加速器在SMBus应用中提供了关键功能。通过集成SMA，使用SMBus或I2C的系统可以可靠地增加其总线负载而不会导致数据丢失的风险。

商品特性

SMBus线路的主动端接
增强系统总线信号上升时间
在确保数据完整性的同时增加总线容量，2.2mA上升时间供电电流，SDA和SCL引脚上的8kV ESD保护
宽工作电压范围：2.7V至5.5V
2线SMBus和I2C兼容（100kHz）
小封装 - SOT23-5
引脚与LTC1694完全兼容
提供无铅版本（符合RoHS标准）

应用领域

服务器
数据采集
路由器
电池充电器
便携式仪器
笔记本电脑
设施跟踪系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	加速器
	输入类型	2线式总线
	输出类型	2线式总线
	工作电压	2.7V~5.5V
	通道数	2

	属性	参数值
	数据速率	100Kbps
	延迟时间	-
	输入电容	-
	工作温度	-40℃~+85℃
	功能特性	总线电容隔离
