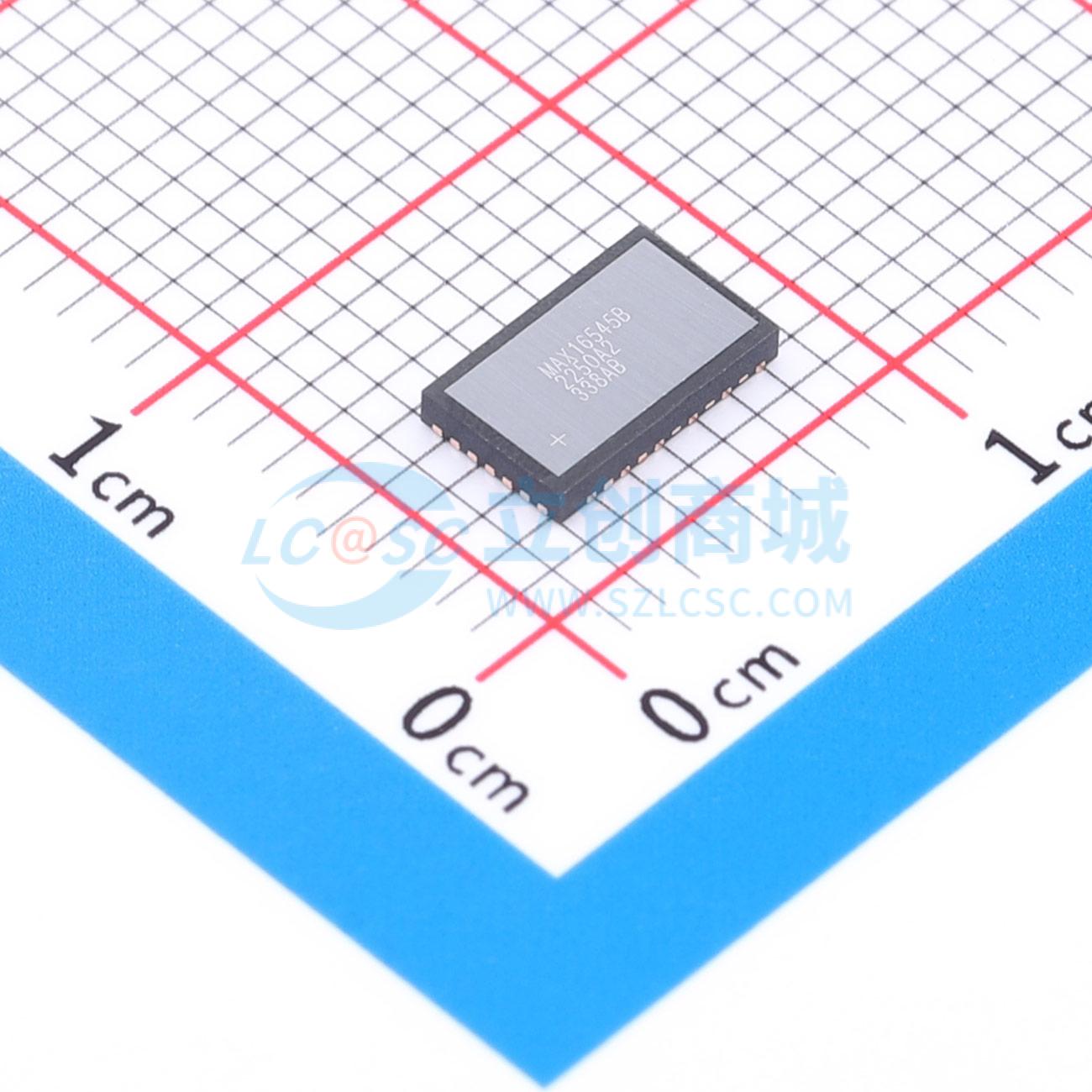

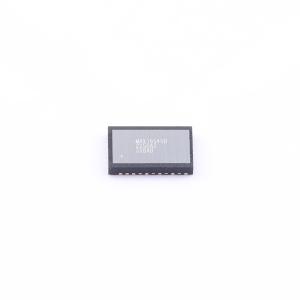

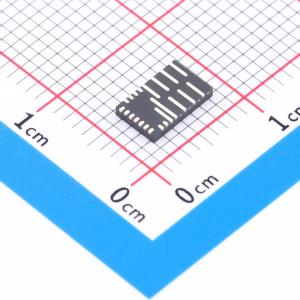

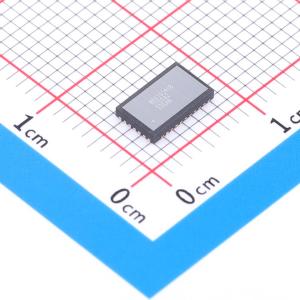

MAX16545BGPF+T

MAX16545B/C是一款断路器保护IC，集成了低电阻MOSFET和无损电流检测电路，具备PMBus/SMBus控制和报告功能。该IC旨在为系统12V电源的分配、控制、监控和保护提供最佳解决方案。内部LDO为保护IC提供偏置电源电压。

若未检测到故障，MAX16545B/C将启动。该器件设计为提供可控的单调启动。通过可编程软启动斜坡和延迟来限制启动期间的浪涌电流。MAX16545B的启动过流保护（OCP）设定为16A，MAX16545C的启动过流保护设定为24A。

该IC监控12V系统电源轨的电流和电压，若检测到故障，可提供多级保护并快速关断。提供三种过流保护方法。可编程适度OCP电平允许在有限时间内通过浪涌电流。用户可选的严重OCP电平在检测到电流超过严重OCP阈值时提供快速断开。额外的固定高关断OCP电平提供瞬时断开，以进一步保护器件。

无损电流检测可在负载和温度变化时提供高精度电流检测，提高整个系统的能源效率并减少功耗。与负载电流成比例的信号通过模拟输出报告，同时通过SMBus/PMBus提供全面的报告。

始终监控输出电压。若输出电压在任何时候低于可编程输出欠压锁定阈值，PWRGD信号将置为低电平。若输入电压在任何时候低于可编程输入欠压锁定阈值，PWRGD信号也将置为低电平。MAX16545B/C可通过PMBus编程以提供输入过压保护。默认情况下，输入过压保护功能禁用。通过PMBus启用后，若输入电压超过可编程过压阈值，MOSFET将锁存关断并报告故障。

该IC用于从+12V电源向系统分配和控制电源。

• 高密度（60A时尺寸为6.5mm x 4mm）：占用电路板面积不到传统解决方案的25%
• 电源、控制和监控的单片集成（12V电源路径中集成总电阻为0.95mΩ的功率MOSFET（RDSON），包括封装）
• 集成无损、精确的电流检测
• 集成LDO提供VDD电源（1.8V偏置电源）
• 支持高级系统电源管理
• PMBus/SMBus遥测，具备全面的状态监控和报告功能
• 负载电流指示器（ILOAD）引脚提供高精度模拟输出电流报告
• 可编程软启动，用于限制浪涌电流
• 通过IC自保护功能提高电源可靠性
• 极快速的故障检测和隔离
• 启动期间VIN到VOUT短路保护
• 过温保护
• 三级过流保护
• 可编程适度OCP
• 可编程严重OCP，隔离时间<5μs
• 故障安全OCP，隔离时间<250ns

• 服务器、网络、存储、通信设备和AC/DC电源
• 12V集成保护IC：断路器、热插拔、浪涌控制
• 带集成MOSFET、无损电流检测和PMBus接口的12V总线集成保护IC
