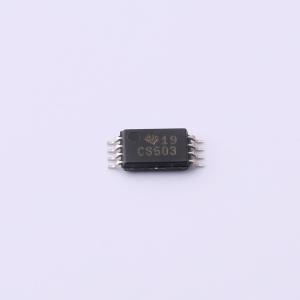

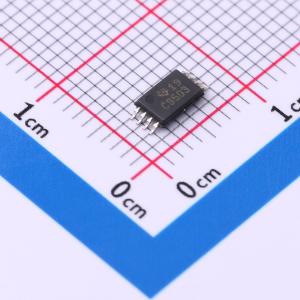

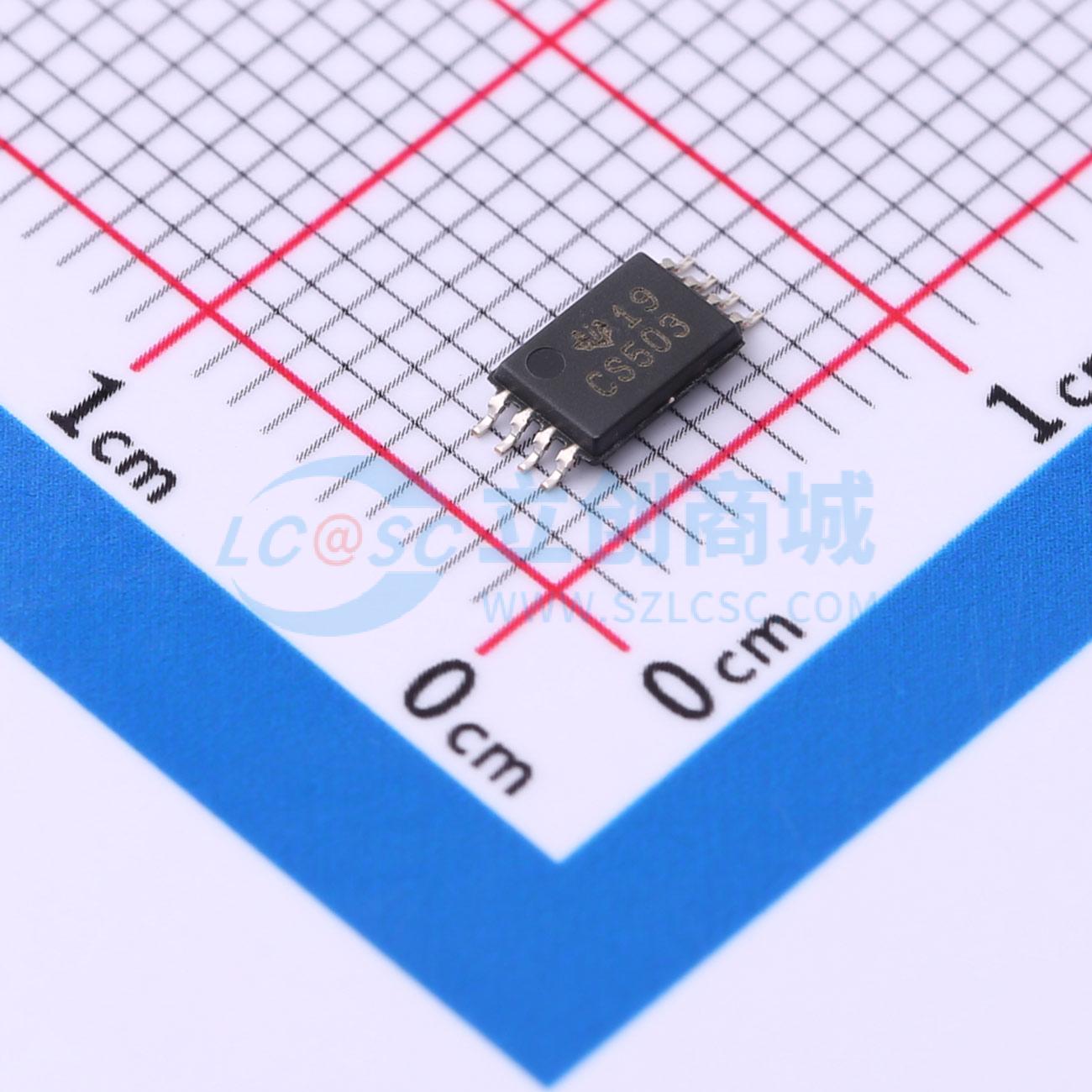

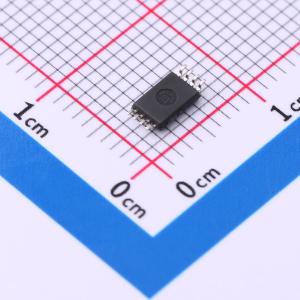

CDCS503PWR

CDCS503是一款具备扩频功能的LVCMOS输入时钟缓冲器，支持可选的频率倍增。 它与CDCS502的主要功能相同，但采用LVCMOS输入级，而非CDCS502的晶体输入级。此外，CDCS503还增加了一个输出使能引脚。 该器件在输入处接收3.3V LVCMOS信号。 输入信号由一个PLL处理，其输出频率可以等于输入频率，也可以乘以4倍。 PLL还能够通过三角调制，以输出时钟频率为中心，将时钟信号扩展±0%、±0.5%、±1%或±2%。 它可以生成8MHz至108MHz之间的输出频率。 可以使用一个单独的控制引脚来启用或禁用输出。CDCS503在3.3V环境下工作。 其工作温度范围为-40℃至85℃，采用8引脚TSSOP封装。

• 属于易于使用的时钟发生器器件系列，可选配扩频时钟（SSC）
• 时钟倍增器，具备可选输出频率和可选扩频时钟
• 可通过2个外部引脚控制扩频时钟 - ±0%、±0.5%、±1%、±2%中心扩展
• 可通过一个外部控制引脚在x1或x4之间选择频率倍增
• 通过控制引脚禁用输出
• 单3.3V器件电源
• 宽温度范围 -40℃至85℃
• 8引脚TSSOP封装，占用空间小

• 需要通过扩频时钟和/或时钟倍增来降低电磁干扰（EMI）的消费和工业应用
