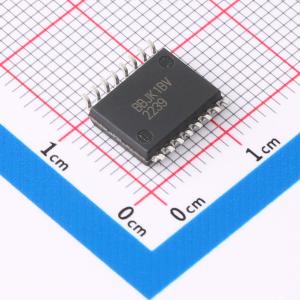

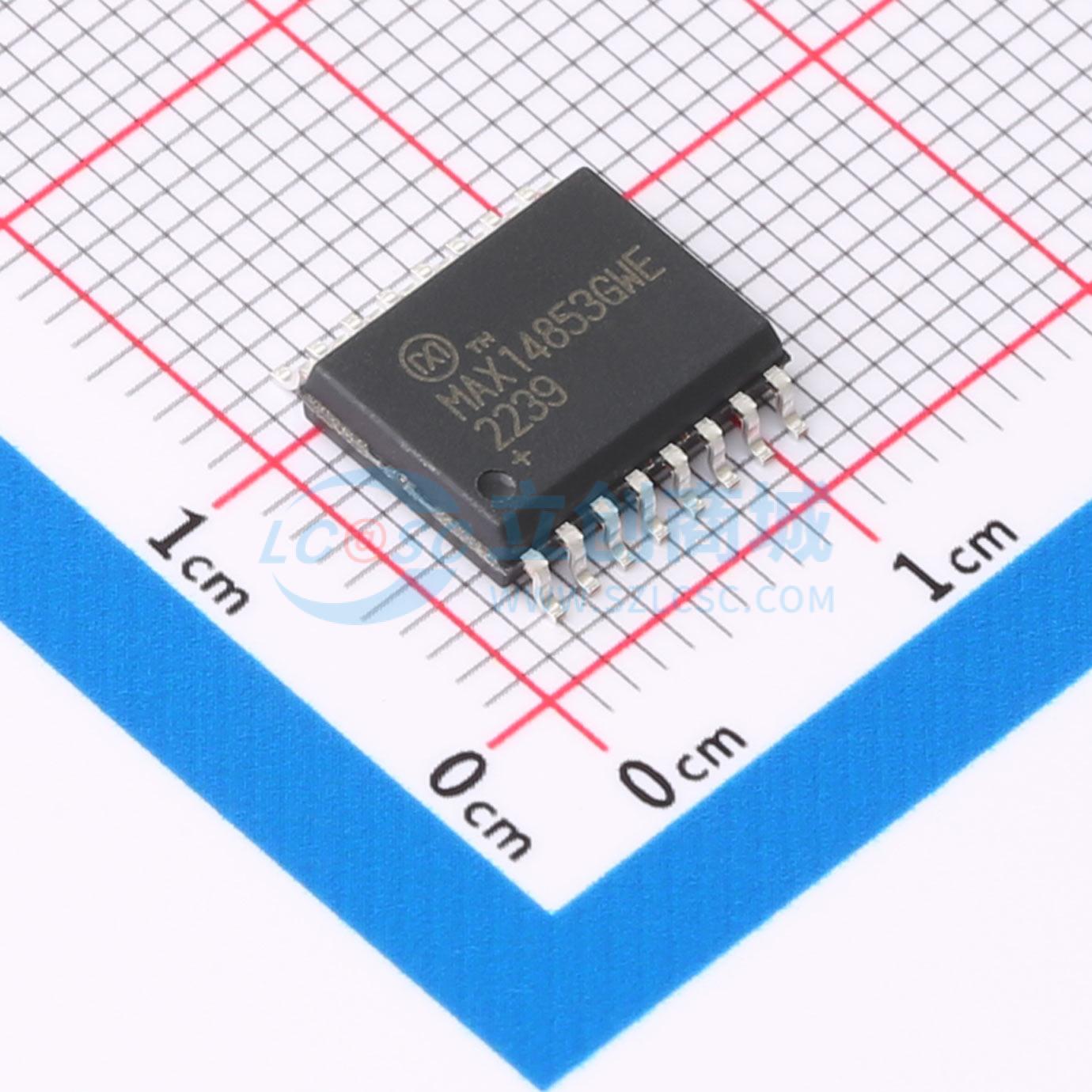

温馨提醒：图片仅供参考，商品以实物为准

MAX14853GWE+T

3V~5.5V供电 500Kbps 收发器

描述: 2.75kVRMS隔离、500kbps/25Mbps、全双工RS-485/RS-422收发器，具有±35kVESD保护和集成变压器驱动器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14853GWE+T
商品编号: C2672551
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.82克(g)

商品参数

商品概述

MAX14853/MAX14855 隔离型RS-485/RS-422收发器在线缆侧（RS-485/RS-422驱动/接收侧）和UART侧之间提供2750VRMS（60秒）的电流隔离。当端口之间地电位差异较大时，隔离可以通过打破接地环路改善通信并降低噪声。这些器件支持最高500kbps（MAX14853）或25Mbps（MAX14855）的可靠通信。MAX14853/MAX14855集成了450kHz变压器驱动器，可通过外置变压器向收发器的线缆侧传输功率。集成LDO为线缆侧芯片供电提供了简单、省空间的架构。MAX14853/MAX14855包含1个驱动通道和1个接收通道。接收器为1/4单位负载，允许总线上最多连接128个收发器。集成真正的故障安全电路，可在输入短路或开路时确保接收器输出为高电平。当线缆侧或UART侧电源低于工作电压时，欠压锁定会禁用驱动器。根据人体模型（HBM）规范，线缆侧的驱动器输出和接收器输入可抵御GNDB端±35kV的静电放电（ESD）。MAX14853/MAX14855采用宽体16引脚SOIC封装，工作温度范围为-40℃至+105℃。

商品特性

更高集成度简化设计
集成LDO为线缆侧供电
集成变压器驱动器，可向线缆侧传输功率
符合RS-485 EIA/TIA-485标准
最高数据速率:MAX14853为500kbps，MAX14855为25Mbps
总线最多支持128个设备
MAX14853带压摆率限制输出
集成接收器去毛刺滤波器，提升MAX14853的抗噪声能力
驱动器输出/接收器输入具备±35kV HBM ESD防护
60秒耐隔离电压为2.75kVRMS (VISO)
最大重复峰值隔离电压为630VPEAK (VIORM)
最大工作隔离电压为445VRMS (VIOWM)
额定工作电压下寿命超过30年
符合IEC 61000-4-5标准，可抵御±10kV浪涌
具备热关断保护

应用领域

工业自动化设备
可编程逻辑控制器
暖通空调
电能表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	500Kbps

	属性	参数值
	功能特性	失效保护电路；集成隔离电源
	工作温度	-40℃~+105℃
