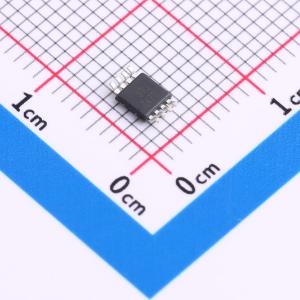

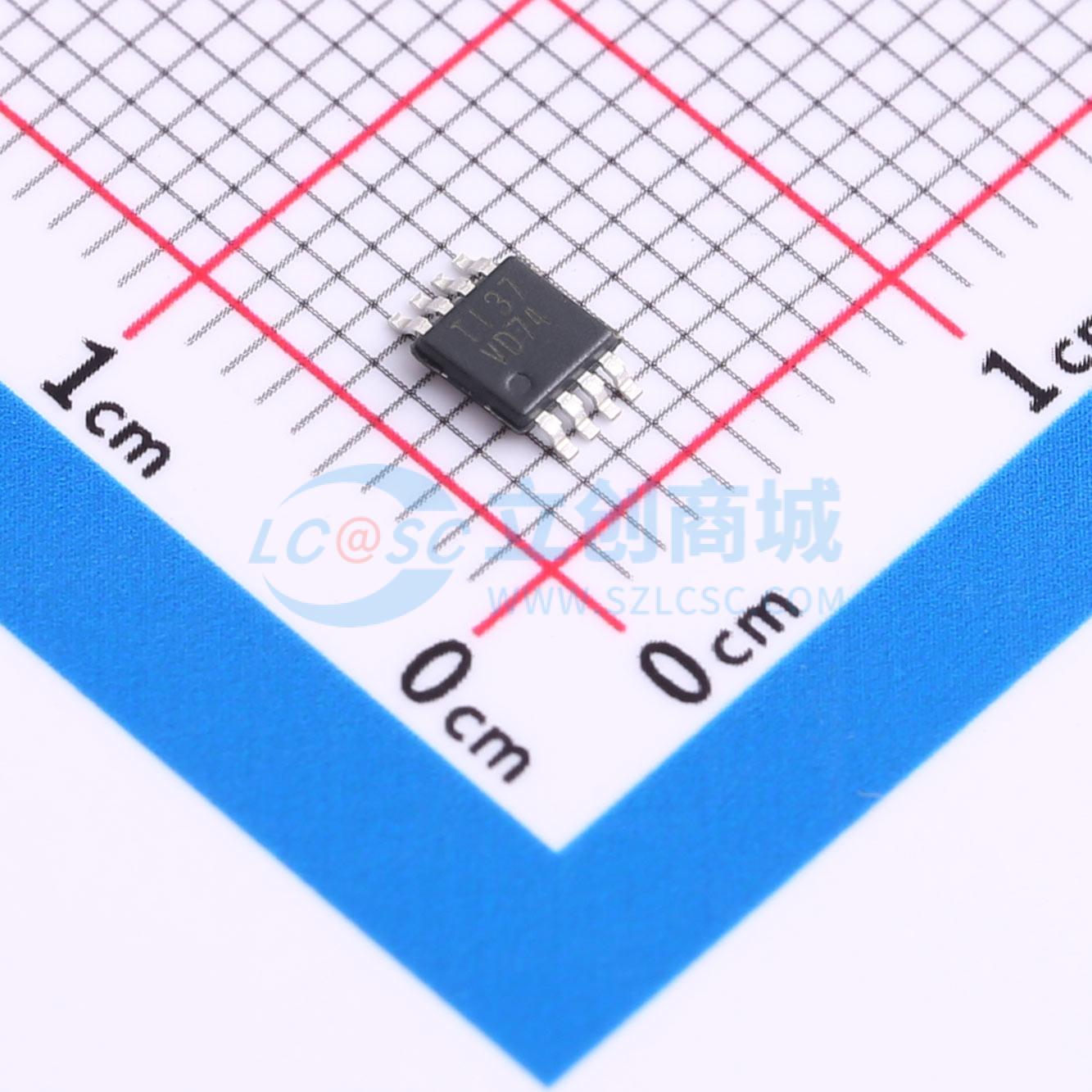

SN65HVD74DGKR

RS-485全双工收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65HVD74 3.3V、全双工 RS-485、12kV IEC ESD、20Mbps 数据速率，无使能功能
品牌名称: TI(德州仪器)
商品型号: SN65HVD74DGKR
商品编号: C2672200
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

这些器件扩展了RS-485产品组合，其中包括一系列具有坚固耐用的3.3V驱动器和接收器以及高级ESD保护的全双工收发器。ESD保护包括>±30kV的HBM和>±12kV的IEC61000 - 4 - 2接触放电。SN65HVD7x器件的较大接收器滞后能够抑制传导差模噪声，其工作温度范围广，在恶劣的工作环境下能够保持可靠性。SN65HVD7x器件采用标准SOIC封装以及小型MSOP封装。

这些器件的每一个都组装有一个差分驱动器和一个差分接收器，这两个器件由一个3.3V单电源供电运行。每个驱动器和接收器都具有用于全双工总线通信设计的独立输入和输出引脚。这些器件均具有宽共模电压范围，因此非常适合长电缆上的多点应用。

SN65HVD71、SN65HVD74和SN65HVD77器件均完全启用，无需外部的使能引脚。

SN65HVD70、SN65HVD73和SN65HVD76器件均具有高电平有效的驱动器使能端和低电平有效的接收器使能端。禁用驱动器和接收器后可获得低于5μA的低待机电流。

这些器件额定运行温度范围为 - 40°C至125°C。

商品特性

提供1/8单元负载选项，一条总线上多达256个节点
总线I/O保护
±30kV人体放电模式(HBM)保护，>±12kV IEC61000 - 4 - 2接触放电，>±4kV IEC61000 - 4 - 4快速瞬变脉冲
工业工作温度范围： - 40°C至125°C
用于噪声抑制的较大接收器滞后(70mV)
低功耗
运行期间静态电流<1.1mA，低待机电源电流：10nA（典型值），<5μA（最大值）
针对热插拔应用的无干扰加电和断电保护
与3.3V或5V控制器兼容的5V耐压逻辑输入
优化了以下信号传输速率：400kbps（70、71）、20Mbps（73、74）、50Mbps（76、77）

应用领域

电子式电表
工业自动化
楼宇自动化
安防和监控
编码器和解码器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	3V~3.6V
	元件数	1
	通道类型	双向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	工作温度	-40℃~+125℃
	静态电流(Iq)	5uA
	传播延迟(tpd)	10ns@3.3V,50pF
