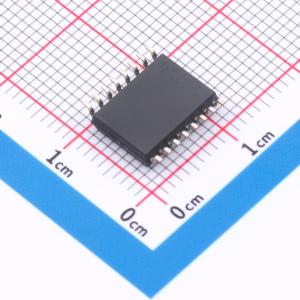

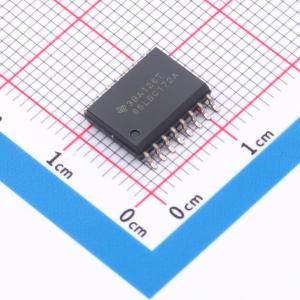

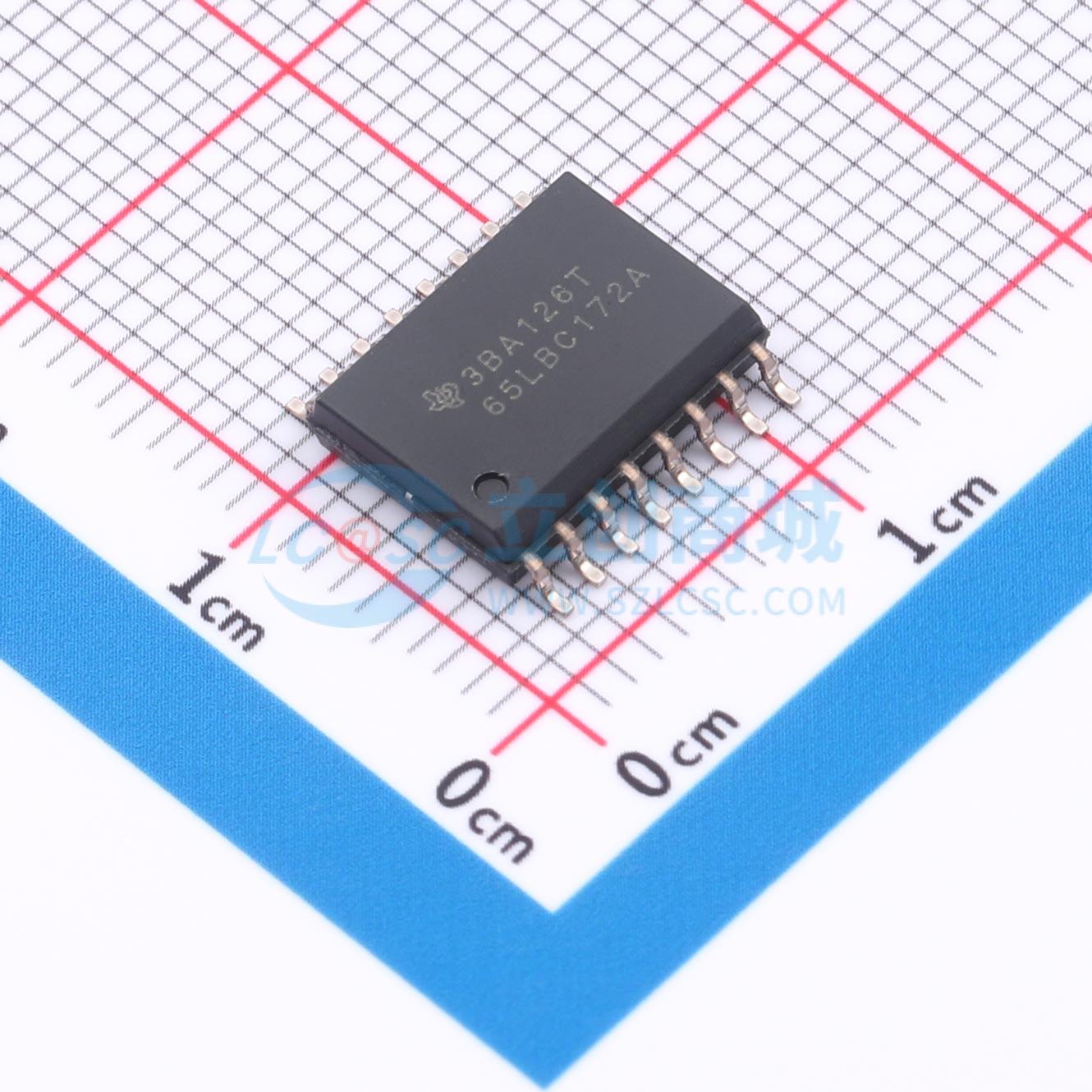

SN65LBC172A16DWR
SN65LBC172A16DWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN65LBC172A 四路 RS-485 差分线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LBC172A16DWR
- 商品编号
- C2672278
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V | |
| 数据速率 | 30Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1.5mA |
商品概述
SN65LBC172A和SN75LBC172A是四路差分线驱动器，具有三态输出，适用于TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422)和ISO 8482应用。这些设备针对高达3000万位/秒的信号速率的平衡多点总线传输进行了优化。传输介质可以是印刷电路板走线、背板或电缆。最终的数据传输速率和距离取决于介质的衰减特性以及环境中的噪声耦合。
每个驱动器具有限流和热关断电路，使其适用于噪声环境中高速多点数据传输应用。这些设备采用LinBiCMOS设计，实现低功耗和鲁棒性。
G和G输入提供驱动器使能控制，可以使用正逻辑或负逻辑。当禁用或断电时，驱动器输出对总线呈现高阻抗，以减少系统负载。
SN75LBC172A的运行温度范围为0°C至70°C。SN65LBC172A的运行温度范围为-40°C至85°C。
