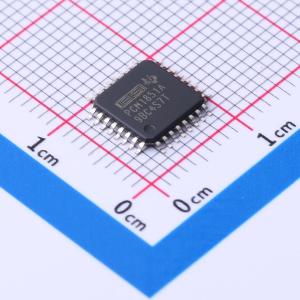

PCM1851APJTR

一款高性能、低成本的单芯片立体声模数转换器，具有单端模拟前端，该前端由一个6路立体声输入多路复用器和宽范围可编程增益放大器（PGA）组成。它包含一个过采样率为64倍的Δ-Σ调制器、一个数字抽取滤波器和一个去除输入信号直流分量的低切滤波器。针对各种应用，它通过串行控制接口支持两种模式（主模式和从模式）和四种数据格式，PCM1850A采用SPI接口，PCM1851A采用I²C接口。它适用于各种对成本敏感的DVD/CD/MD记录器和接收器应用，这些应用需要良好的性能，且能在5V模拟电源和3.3V数字电源下工作。该器件采用高度先进的CMOS工艺制造，采用小型32引脚TQFP封装。

• 多路复用器和可编程增益放大器（PGA）
• 6×2通道单端输入
• 多路复用输出
• 最大输入电平：2.4 μV rms
• 输入电阻：最小50 kΩ
• PGA增益：11 dB至 -11 dB范围，0.5 dB/步长
• 24位Δ-Σ立体声A/D转换器
• 包含抗混叠滤波器
• 过采样抽取滤波器
• 过采样频率：×64
• 通带波纹：±0.05 dB
• 阻带衰减： -65 dB
• 片上高通滤波器：0.91 Hz（48 kHz）
• 高性能
• -总谐波失真加噪声（THD+N）：典型值0.0023%
• 信噪比（SNR）：典型值101 dB
• 动态范围：典型值102 dB
• PCM音频接口
• 主/从模式可选
• 数据格式：24位左对齐、24位I²S、16位和24位右对齐
• 通过串行接口进行模式控制：
• 采用SPI控制（PCM1850A）
• 采用I²C控制（PCM1851A）
• 采样率：16 - 96 kHz
• 系统时钟：256 fs、384 fs、512 fs、768 fs
• 双电源供电：模拟5 V，数字3.3 V
• 封装：32引脚TQFP

• DVD/HDD/DVD + HDD记录器
• AV放大器接收器
• CD记录器
• MD记录器
• 多轨记录器
• 电子乐器
