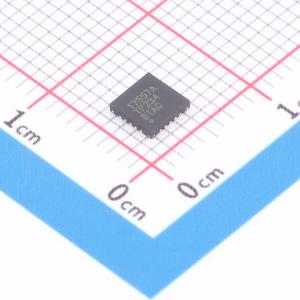

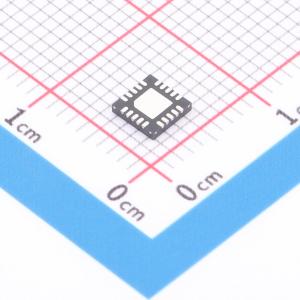

温馨提醒：图片仅供参考，商品以实物为准

MAX17557ATP+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4.5V至60V、同步降压型控制器、宽输入电压范围同步控制器，提高工业应用设计灵活性
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17557ATP+T
商品编号: C2658620
商品封装: TQFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

MAX17557是一款驱动nMOSFET的同步降压控制器。该器件采用恒频峰值电流模式架构。该IC支持使用外部电流检测电阻进行精确电流检测，或使用电感DCR以提高系统效率。电流折返功能可限制短路条件下MOSFET的功耗。该IC可在预偏置输出下单调启动。该器件可工作在强制脉宽调制（PWM）或不连续导通模式（DCM），以在满载和轻载条件下实现高效率。该器件具有可编程软停止使能（SSTPEN）或禁用功能。该IC的工作温度范围为-40℃至+125℃，采用无铅20引脚TQFN封装，尺寸为4mmx4mm，带有外露焊盘。

商品特性

宽输入电压范围：4.5V至60V
宽输出电压范围：0.8V至24V
RSENSE或电感DCR电流检测
可通过外部时钟同步将频率调节至100kHz至2.2MHz
采用无铅20引脚、4mm x 4mm TQFN - EP封装
低阻抗栅极驱动，实现高效率
轻载时可工作在DCM模式
辅助自举LDO
可编程软停止使能或禁用功能
可调软启动
电流折返功能可限制短路时MOSFET的散热
过温保护
高工业环境工作温度范围：-40℃至+125℃，结温范围：-40℃至+150℃

应用领域

工业电源
分布式直流电源系统
运动控制
可编程逻辑控制器
计算机数控

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电流	-
	开关频率	2.2MHz

	属性	参数值
	工作温度	-40℃~+125℃
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	外置
