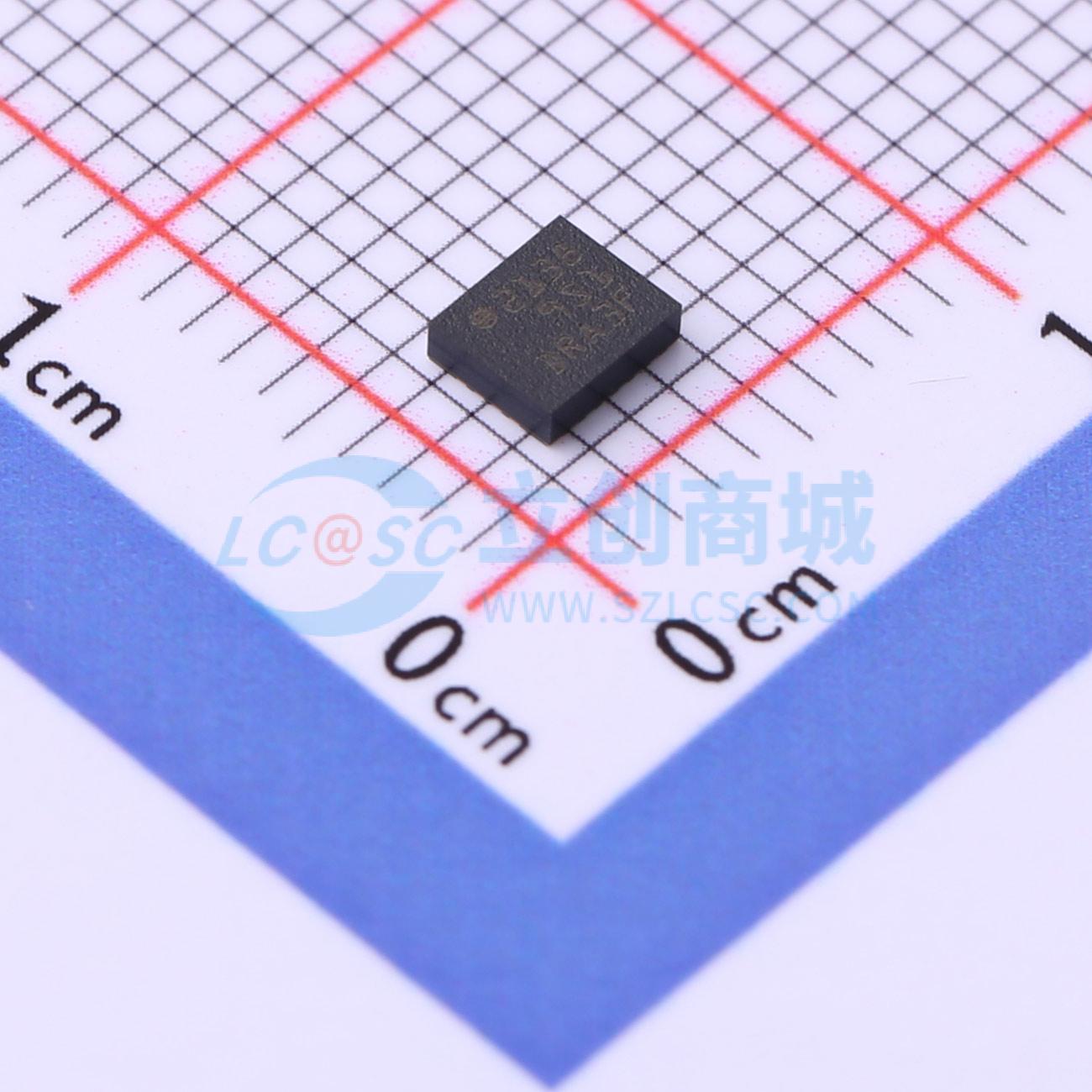

LSM9DS1TR
iNEMO惯性模块:3D加速度计、3D陀螺仪、3D磁力计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- iNEMO惯性模块、3D磁力计、3D加速度计、3D陀螺仪、I2C和SPI
- 品牌名称
- ST(意法半导体)
- 商品型号
- LSM9DS1TR
- 商品编号
- C2655096
- 商品封装
- LGA-24(3x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.146313克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 姿态传感器/陀螺仪 | |
| 加速度计轴向 | X,Y,Z | |
| 加速度计量程(MAX) | ±16g | |
| 陀螺仪轴向 | X,Y,Z | |
| 陀螺仪量程(MAX) | ±2000dps | |
| 传感器类型 | IMU(加速度计+陀螺仪) | |
| 输出位数 | 16bit |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SPI | |
| 工作电压 | 1.9V~3.6V | |
| 缓存大小 | - | |
| 待机电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 运动事件检测 |
商品概述
LSM9DS1是一款系统级封装产品，集成了3D数字线性加速度传感器、3D数字角速度传感器和3D数字磁传感器。该产品线性加速度满量程为±2g/±4g/±8g/±16g，磁场满量程为±4/±8/±12/±16高斯，角速度满量程为±245/±500/±2000fps。它支持I²C串行总线接口（兼容标准和快速模式，速率分别为100kHz和400kHz）以及SPI串行标准接口。磁传感器、加速度计和陀螺仪可分别启用或设置为掉电模式，以实现智能电源管理。该产品采用塑料焊盘网格阵列封装（LGA），工作温度范围为-40℃至+85℃。
商品特性
- 3个加速度通道、3个角速度通道、3个磁场通道
- 线性加速度满量程：±2/±4/±8/±16g
- 磁场满量程：±4/±8/±12/±16高斯
- 角速度满量程：±245/±500/±2000fps
- 16位数据输出
- 支持SPI/I²C串行接口
- 模拟供电电压范围：1.9V至3.6V
- “Always-on”节能模式功耗低至1.9mA
- 可编程中断发生器
- 内置温度传感器
- 内置FIFO
- 具备位置和运动检测功能
- 支持单击/双击识别
- 为手持设备提供智能省电功能
- 符合ECOPACK®、RoHS和“Green”标准
应用领域
- 室内导航
- 智能用户界面
- 高级手势识别
- 游戏和虚拟现实输入设备
- 显示/地图定向和浏览
