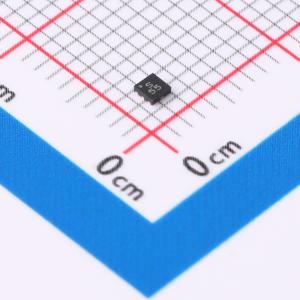

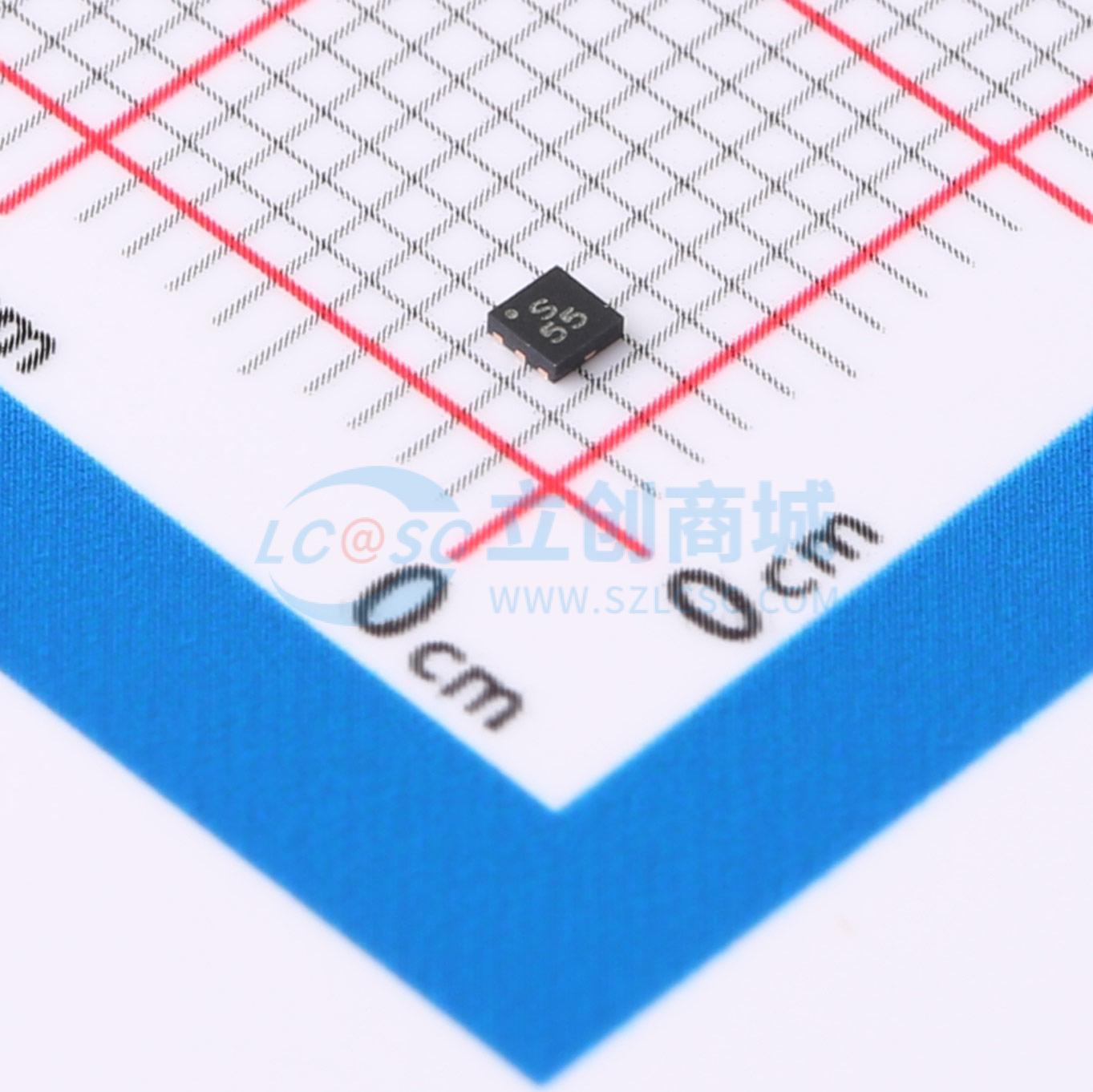

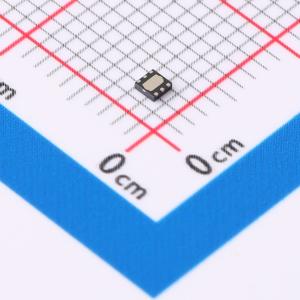

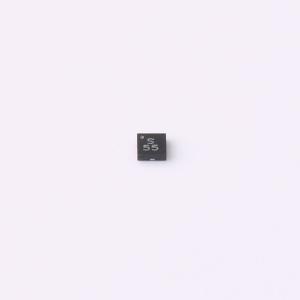

SKY13355-374LF
SKY13355-374LF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SKYWORKS
- 商品型号
- SKY13355-374LF
- 商品编号
- C2654745
- 商品封装
- XFDFN-6(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.5375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
SKY13355 - 374LF是一款pHEMT GaAs双刀双掷（DPDT）开关，专为2.4 GHz和6.0 GHz双频段无线局域网应用而设计。该开关在两个频段均提供高线性性能、低插入损耗和高隔离度。
开关由两个电压输入（V1和V2）控制。根据施加到控制引脚的逻辑电压电平，ANT1和ANT2引脚通过低插入损耗路径连接到两个开关射频输出（RX或TX）之一，同时与备用端口保持高隔离路径。
该开关采用紧凑的1.5×1.5 mm、6引脚外露焊盘塑料微引脚框架封装双（MLPD）封装。
商品特性
- 宽带频率范围：0.1 ~ 6.0 GHz
- 正控制电压范围：1.8 ~ 5.0 V
- 低插入损耗：在2.5 GHz时典型值为0.6 dB
- 高隔离度：在2.5 GHz时典型值为23.5 dB
- P1dB：在3 GHz时典型值为 + 33 dBm
- 小型MLPD（6引脚，1.5×1.5 mm）无铅封装（MSL1，根据JEDEC J - STD - 020标准为260℃）
应用领域
- 双频段无线局域网（802.11 a/b/g/n）
- 分集天线切换
