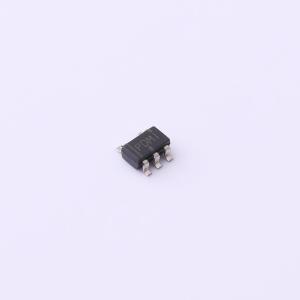

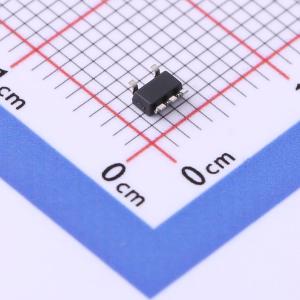

TPS2105DBVR

电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2105 使能端高电平有效、具有工业级工作温度范围的 2.7V 至 5.5V、250mΩ、0.5A、1.3Ω、0.1A 电源多路复用器
品牌名称: TI(德州仪器)
商品型号: TPS2105DBVR
商品编号: C2653621
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.38克(g)

商品参数

商品概述

TPS2104和TPS2105是双输入、单输出电源开关，旨在实现两个独立电源切换时输出电压不间断。两款器件均将一个n沟道（250 mΩ）和一个p沟道（1.3 Ω）MOSFET与单输出相结合。p沟道MOSFET（IN2）用于在待机模式下提供低电流的辅助电源。n沟道MOSFET（IN1）用于在正常工作时提供高电流的主电源。当电源调节和系统电压降至关重要时，低导通电阻使n沟道成为主电源高电流的理想通路。使用p沟道MOSFET时，静态电流降至0.75 μA，以降低待机电源的负载。TPS2104和TPS2105中的MOSFET没有分立MOSFET中常见的寄生二极管，从而在开关关闭时防止电流回流。

商品特性

双输入、单输出MOSFET开关，无反向电流（无寄生二极管）
- IN1：250 mΩ、500 mA n沟道；18 μA电源电流
- IN2：1.3 Ω、100 mA p沟道；0.75 μA电源电流（VAUX模式）
先进的开关控制逻辑
CMOS和TTL兼容使能输入
可控制上升、下降和转换时间
2.7 V至5.5 V工作范围
SOT - 23 - 5和SOIC - 8封装
-40℃至85℃环境温度范围
2 kV人体模型、750 V带电器件模型、200 V机器模型静电放电保护

应用领域

笔记本电脑和台式电脑
手机、掌上电脑和个人数字助理
电池管理

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	低电平有效
	最大连续电流	500mA；100mA

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	250mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；欠压保护(UVP)
