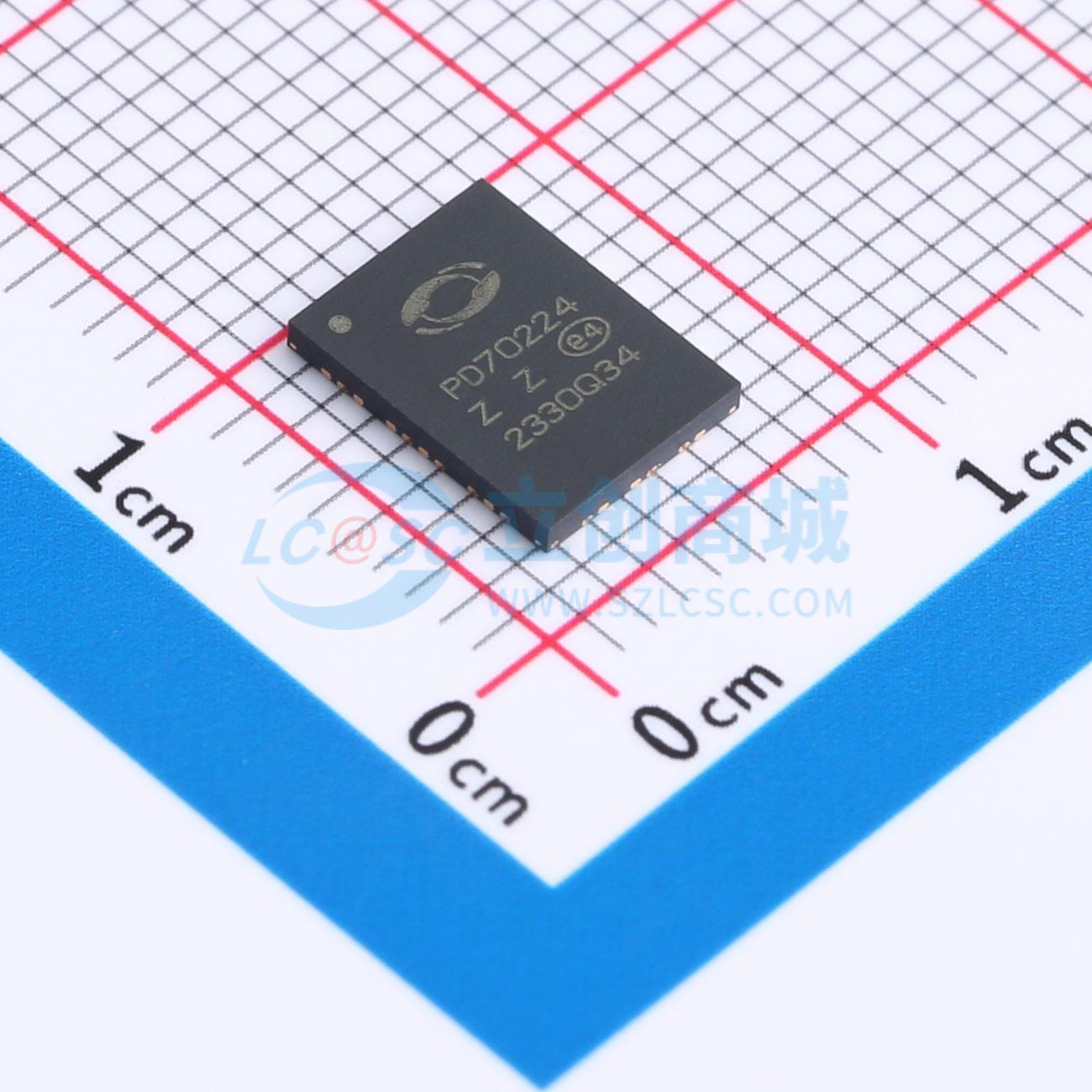

PD70224ILQ-TR
PD70224ILQ TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是双封装的基于MOSFET的全桥整流器。它包含低RDS 0.16 Ω的N沟道MOSFET，可实现更高的整体效率和更高的输出功率，特别是在以太网供电 (PoE) 应用的受电设备中使用时。用于驱动MOSFET的整个驱动电路都集成在芯片上，包括用于驱动高端N沟道MOSFET的电荷泵。与典型正向压降为2000 mV的标准桥式整流器相比，IdealBridge™整流器引入的总正向压降（电桥偏移）在0.6 A时仅为192 mV
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PD70224ILQ-TR
- 商品编号
- C2653611
- 商品封装
- QFN-40(6x8)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 整流桥 | |
| 正向压降(Vf) | 192mV@0.6A | |
| 直流反向耐压(Vr) | 57V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 80uA | |
| 工作结温范围 | -40℃~+125℃ |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 40-VFQFN 裸露焊盘，32 引线 |
| 工作温度 | -40°C ~ 125°C |
| 比率-输入:输出 | 桥（2） |
| 供应商器件封装 | 40-QFN（6x8） |
| 电流-供电 | 900?A |
| 内部开关 | 是 |
| 电压-供电 | 57V（最大） |
| 电流-输出（最大值） | 1.5A |
| 类型 | 桥式整流器 |
| FET类型 | N 通道 |
| 应用 | 以太网供电（PoE） |
