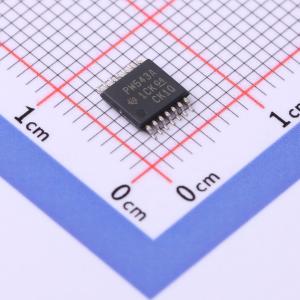

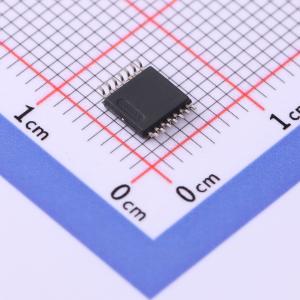

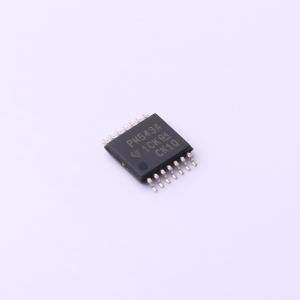

温馨提醒：图片仅供参考，商品以实物为准

TCA9543APWR

具有中断逻辑电路和复位功能的低压2通道I²C总线开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TCA9543A 具有中断、复位和电压转换功能的 2 通道、1.65V 至 5.5V I2C/SMBus 开关
品牌名称: TI(德州仪器)
商品型号: TCA9543APWR
商品编号: C2653307
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	传播延迟(tpd)	1ns@5.5V,50pF
	静态电流(Iq)	2uA

商品概述

TCA9543A 是一款由 I²C 总线控制的双路双向转换开关。串行时钟/串行数据(SCL/SDA) 上行对扩展到2 个下行对，或者通道。根据可编程控制寄存器的内容，可选择任一单独的SCn/SDn 通道或者这两个通道。提供两个中断输入(INT1 - INT0)，每个中断输入针对一个下行对。一个中断输出(INT) 可作为两个中断输入的与(AND) 操作。一个低电平有效复位(RESET) 输入使得TCA9543A能够在其中一个下行 I²C 总线长时间处于低电平的情况下恢复。将RESET 下拉为低电平会使 I²C 状态机复位，并且使这两个通道取消选中，这一功能与内部加电复位功能的作用一样。在开关上建有导通栅极，这样的话，VCC 引脚可被用于限制将由TCA9543A 传递的最大高压。这允许在每个对上使用不同的总线电压，以便1.8V，2.5V 或3.3V 部件可以在没有任何额外保护的情况下与5V 部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压水平。所有I/O 引脚可耐受5.5V 电压。

商品特性

2 选1 双向转换开关与 I²C 总线和系统管理总线(SMBus) 兼容
两个低电平有效中断输入
低电平有效中断输出
低电平有效复位输入
两个地址引脚，允许在 I²C 总线上支持多达四个TCA9543A 器件
通过 I²C 总线进行通道选择，可任意组合
上电时所有开关通道取消选定
低 RON 开关
支持在1.8V、2.5V、3.3V 和5V 总线间进行电压电平转换
上电时无干扰
支持热插入
低待机电流
工作电源电压范围为1.65V 至5.5V
5.5V 耐压输入
0 至400kHz 时钟频率
闩锁性能超过 100mA ，符合JESD78 规范
ESD 保护性能超过JESD 22 规范要求
- 4000V 人体放电模型(A114 - A)
- 1500V 充电器件模型(C101)

应用领域

服务器
路由器（电信交换设备）
工厂自动化
具有I2C 从器件地址冲突（多个完全一样的温度传感器）的产品

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	电源极性	单电源
	工作电压	1.65V~5.5V
	拉电流(IOH)	10uA
