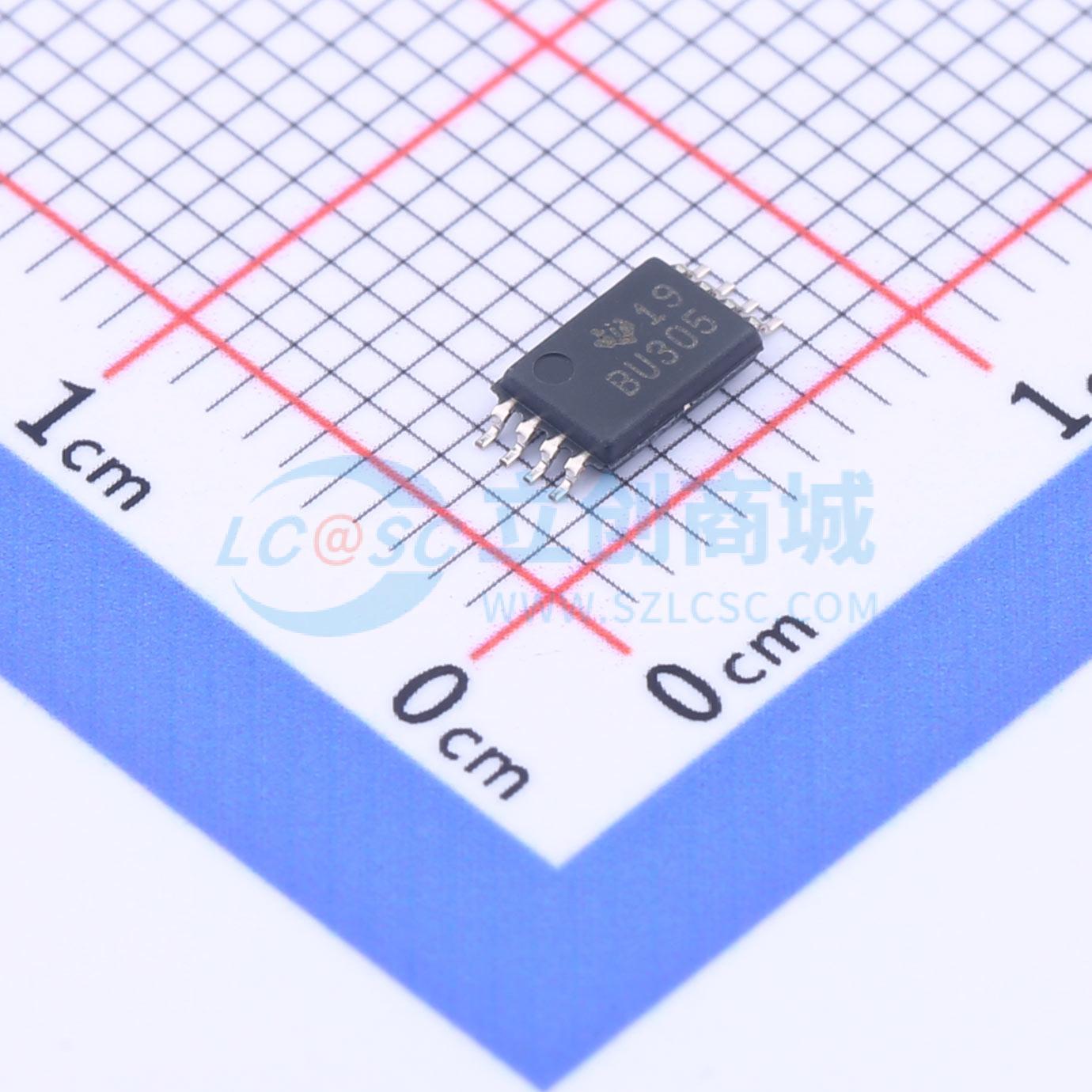

SN74CB3Q3305PWR

SN74CB3Q3305 器件是一款高带宽 FET 总线开关，利用一个电荷泵来提升通道晶体管的栅极电压，从而提供一个平缓的低通态电阻 (rₒₙ)。平缓的低通态电阻可实现非常短的传播延迟，并且支持在数据输入/输出 (I/O) 端口上开关超出电源电压范围的输入电压。该器件还具有低的数据 I/O 电容，以更大限度地减少数据总线上的容性负载和信号失真。SN74CB3Q3305 器件专为支持高带宽应用而设计，提供优化的接口解决方案，非常适合宽带通信、网络和数据密集型计算系统。该器件完全符合使用 Iₒff 的部分断电应用的规范要求。Iₒff 电路可防止在器件断电时电流回流对器件造成损坏。该器件可在关闭时提供隔离。

• 高带宽数据路径（高达 500MHz）
• 可耐受 5V 电压并支持器件上电或断电的 I/O
• 在运行范围内具有平缓的低通态电阻 (rₒₙ) 特性（rₒₙ 典型值 = 3Ω）
• 数据 I/O 端口支持超出电源电压范围的输入电压
• 3.3V VCC 时，开关范围为 0 至 5V；2.5V VCC 时，开关范围为 0 至 3.3V
• 具有接近零传播延迟的双向数据流
• 低输入和输出电容可更大程度减小负载和信号失真（Cio(OFF) 典型值 = 3.5pF）
• 快速开关频率（fOE 最大值 = 20MHz）
• 数据与控制输入提供下冲钳位二极管
• 低功耗（ICC 典型值 = 0.25mA）
• VCC 工作范围为 2.3V 至 3.6V
• 数据 I/O 支持 0 至 5V 信号电平（0.8V、1.2V、1.5V、1.8V、2.5V、3.3V 和 5V）
• 控制输入可由 TTL 或 5V/3.3V CMOS 输出驱动
• Ioff 支持局部断电模式运行
• 闩锁性能超过 100mA，符合 JESD 78 II 类规范

• IP 电话：有线和无线
• 光学模块
• 光纤网络：光纤和 EPON 视频
• 专用分支交换机 (PBX)
• WiMAX 和无线基础设施设备
• USB、差分信号接口
• 总线隔离
