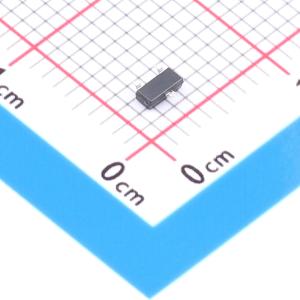

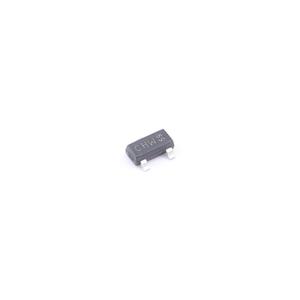

温馨提醒：图片仅供参考，商品以实物为准
TL431BIDBZR-QR
三端可调精密并联稳压器家族
- 品牌名称
- Nexperia(安世)
- 商品型号
- TL431BIDBZR-QR
- 商品编号
- C25715882
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.017391克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.495V~36V | |
| 输出电压 | 2.483V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 400uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
该系列为三端并联稳压器，其输出电压范围可通过两个外部电阻在 Vref = 2.495 V 至 36 V 之间设定。该器件在适用的汽车和商业温度范围内具有指定的热稳定性，典型输出阻抗为 0.2 Ω。其有源输出电路提供了非常尖锐的开启特性，使其成为许多应用中齐纳二极管的优秀替代品。
商品特性
- 可编程输出电压高达 36 V
- 三种不同的基准电压容差：标准级 2%、A 级 1%、B 级 0.5%
- 典型温度漂移：9 mV（在 0 ~ 70 ℃ 范围内）
- 低输出噪声
- 典型输出阻抗：0.2 Ω
- 灌电流能力：1 mA 至 100 mA
- 符合 AEC-Q100（1 级）认证，推荐用于汽车应用
应用领域
- 并联稳压器
- 精密限流器
- 精密恒流沉
- 开关电源的隔离反馈环路
